| Место происхождения | Китай |
| Фирменное наименование | BEITE |
| Сертификация | CE ISO |
Описание

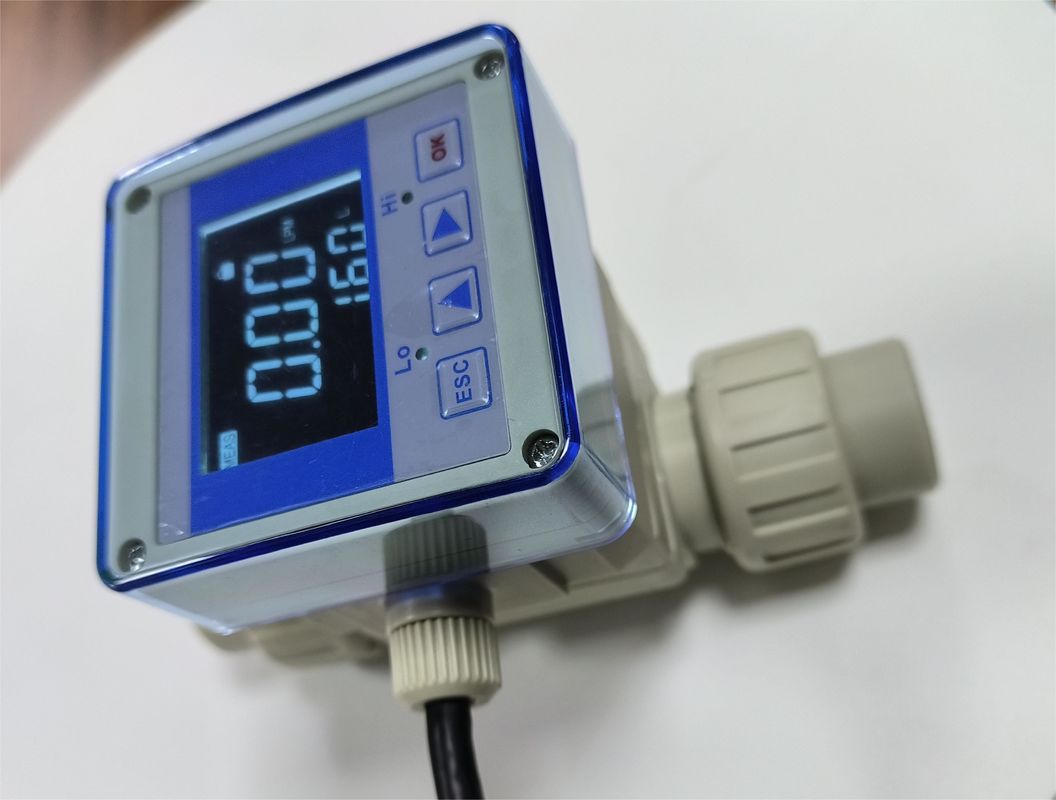

Пластиковые линзовые потокометры в основном используются в полупроводниковой промышленности.
| Измерительная жидкость | вода или химическая жидкость |
| точность измерения | ±1,0% от F.S.@25°C |
| максимальный поток | 10 м/с максимум |
| минимальный поток | 00,3 м/мин |
| рабочее давление | 5 кг/см2 |
| Диапазон потока | 10:01 |
| Время реакции | в реальном времени |
| Материал | Главная труба: PP/Impeller: PVDF |
| Рабочая температура | < 80°C |
| рабочая среда | -20°C~+80°C;35%~85%RH |
| уровень защиты | IP-65 |
| выход управления | 4×20mA; RS485; верхняя и нижняя границы сигнализации |
1 Дисплей прибора
2 Провод
3 Датчик
4 Импеллер
5 Корпус трубы
6 Соединитель трубы
Общие структурные размеры
Единица: (мм)
| Диаметр трубы | H | Л | φD |
| DN15 | 95 | 140 | 40 |
| DN20 | 97 | 150 | 53 |
| DN25 | 102 | 160 | 60 |
| DN40 | 120 | 185 | 83 |
| DN50 | 133 | 197 | 110 |
Правильное место установки
Правильно Неправильно
Правильно Неправильно
Правильно Неправильно
Правильно Неправильно
Диапазон преобразования датчика
| Спецификации и модели | DN15 | DN20 | DN25 | DN40 | DN50 | ||||||||
| Сфера применения (LPM) | 0 ¢10 ¢30) | 0 ¢ 70 | 0 ‰ 110 | 0 ¢ 240 | 0 ¢ 360 | ||||||||
| Советы | 1) Диапазон передачи: 4,0×20,0mA 2)485 протокол связи: протокол Modbus RTU |
||||||||||||
Адрес в регистре Modbus Holding
| Адрес в регистре | Цифровой тип | иллюстрация | |||||||||||
| 1999 | UINT16 | Мгновенный поток*100 единиц м/ч | |||||||||||
| 2000 | UINT16 | Нижние 16 бит совокупного потока * 100, единицы m | |||||||||||
| 2001 | UINT16 | Аккумулированный поток * 100 высокой 16-значной единицы м3 | |||||||||||
Диаграмма проводки
Осторожность при установке
1) Пожалуйста, убедитесь, что измерительная труба полна уровнем воды, иначе это вызовет ошибки измерения.
2)Может устанавливаться горизонтально или вертикально.
3) При установке датчика потока, пожалуйста, держите соответствующую длину прямой трубы перед датчиком потока и после него, чтобы предотвратить вихревые токи.расстояние вниз по течению должно превышать 3-кратный DN)
4) Пожалуйста, установите соответствующий фильтр перед датчиком потока, чтобы предотвратить повреждение ротора посторонними веществами.
5) После установки датчика потока не смывайте трубопровод, иначе керамический вал может быть поврежден.
Упаковка и доставка
Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
