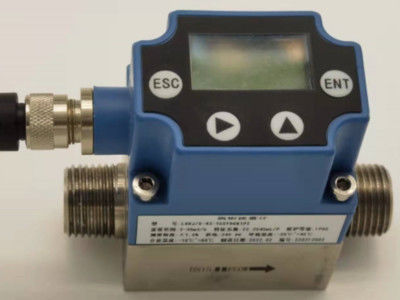

Малый вихревой потокомер измеряет парный газ

Примечание
1Насколько это возможно, регулирующий клапан не должен устанавливаться вверх по течению от вихря.
2. Внутренние диаметры верхней и нижней труб должны быть одинаковыми.
Соотношение между внутренним диаметром труб Dp и внутренним диаметром уличного счетчика вихря Db должно
отвечать следующим требованиям:0.98 Db Dp или менее или менее 1,05 Db;
3Вверх по течению и вниз по течению трубы должны быть концентричными с внутренним диаметром
потокомер, а коаксиальность между ними должна быть менее 0,05 dB;
4Прокладка между счетчиком и фланцем не должна выступать в трубу во время
установка, а ее внутренний диаметр должен быть на 1-2 мм больше внутреннего диаметра счетчика;
13
5. конструкция установки отверстия давления и температурного отверстия.
передатчики должны быть установлены в измеряемом трубопроводе, отверстие для измерения давления должно быть установлено
вниз по течению 3-5d, а отверстие для измерения температуры должно быть установлено вниз по течению 6-8d. D
номинальный диаметр прибора, единица: мм;
6При измерении газа прибор устанавливается в вертикальную трубу с неограниченным потоком газа.
Однако, если труба содержит небольшое количество жидкости, чтобы предотвратить
при входе в пробирную трубу воздушный поток должен течь снизу вверх, как показано на рис. iv) а);
8При измерении жидкости, чтобы убедиться, что трубка заполнена жидкостью, направление
при установке прибора в вертикальном или
Если в трубе находится небольшое количество газа, прибор должен быть установлен на
Нижняя часть трубы для предотвращения проникновения газа в измерительную трубу, как показано на фиг. iv) b).

9При измерении высокой температуры следует обращать внимание на меры сохранения тепла.
и низкотемпературные среды.Высокая температура внутри преобразователя (внутри корпуса головки часов)
не должна превышать 70°C; низкая температура может вызвать конденсацию внутри преобразователя, уменьшить изоляционное импеданс платы и повлиять на нормальную работу счетчика.

Описание продукта
В руководстве к применению вихревого потокомера указано, как правильно и безопасно использовать продукт.Прочитайте
Проверьте это руководство тщательно перед установкой и отладкой, чтобы предотвратить
шаг 1: открыть коробку проверки должна читаться
1Проверьте список упаковки, чтобы убедиться, что аксессуары полны.
перевозки;
3Если аккумулятор заряжен, включите переключатель, чтобы проверить состояние
Счётчик.4. Проверьте, завершены ли аксессуары для установки и подготовьтесь к установке. Шаг 2: прочитайте инструкции по установке
1. Выберите подходящую среду установки.
-20-55°C, а влажность окружающей среды должна находиться в диапазоне 5%-90%.
требования к окружающей среде для прибора для подробной информации;
2При сварке аксессуаров изделия инструменты не должны быть сварными в режиме онлайн (зажимание фланца)
инструмент), сварка в режиме онлайн может привести к тепловому повреждению датчика;
3. очистить трубопровод, чтобы убедиться, что в трубопроводе нет остаточных сварочных шлаков;
4. Установите прибор, обратите внимание на указатель направления прибора, запретите обратный ход
установка, обеспечить соответствие требованиям передней и задней прямых труб.См. установка
требования к трубопроводам приборов в 6.2 для подробной информации;
5Откройте передний клапан медленно, чтобы предотвратить возникновение воздушного или водяного молотков.
повреждение прибора;
6. испытание давления трубопровода и обнаружение утечки для обеспечения того, чтобы трубопровод не протекал;
7. испытание герметичности для обеспечения того, чтобы монтажный прибор соответствовал требованиям к уплотнению;
8. Медленно открыть задний конец клапана, чтобы обеспечить стабильное поле потока среднего прохождения через;
9. Прибор для нормальной работы;
10В помещении должно избегаться сильные вибрации, вибрационная среда приведет к
Нестабильный поток или статический поток.В случае незначительных вибраций устройство крепления трубы может быть установлено на
положение 2D вверх по течению и вниз по течению, и мягкое соединение может быть установлено на соединении
11. Диаграмма установки вихревого потокомера выглядит следующим образом:

Особенности
1Основной корпус продукта не имеет движущихся частей, высокая надежность, долгосрочная стабильность, простота
∆ Выход датчика - частота импульса, а его частота линейна с фактическим потоком
∆ Формы конструкции различны, включая тип труб, датчик потока типа розетки и так далее.Точность измерения обычной жидкости составляет ± 1.0%. Точность газа
измерение было ±1,5%;
2Потеря давления небольшая (около 1/4 до 1/2 от потокомера отверстия), которая относится к
энергосберегающий потокомер;
3Гибкий режим установки, может быть горизонтальным, вертикальным или наклоненным под разными углами в соответствии с
различные процессы;
4. Кружка принимает различные режимы защиты, анти-перенапряжение, сильная адаптивность;
5Высокоточный зонд, пиезокристаллический сенсор вихря, стабильный сигнал.
Шкала датчика обладает сильной коррозионной стойкостью и хорошей межкристаллической коррозионной стойкостью.
имеет хорошую коррозионную устойчивость к щелочным растворам и большинству органических и неорганических кислот;
6Долговечная литийная батарея: оснащена 3,6В высокой полилитийной батареей с высоким запасом энергии
плотность - срок службы более 1 года;
7Продукты высокой и низкой температуры адаптируемость, охрана окружающей среды и другие преимущества;
8Широкий диапазон измерений, соотношение диапазона измерений до 1:10-25;
9В пределах определенного диапазона числа Рейнольдса частота выходного сигнала не подвергается влиянию
физические свойства и изменения компонентов жидкости, а коэффициент прибора только
В зависимости от формы и размера генератора вихрей, нет необходимости компенсировать, когда
измерение объемной скорости потока жидкости

Принцип работы
Вортексный потокомер - это потокомер скоростного типа, изготовленный в соответствии с принципом вихря Кармана, который может использоваться для измерения и измерения обычных газов, паров и жидкостей.
датчик потока имеет высокую точность и широкий диапазон соотношения, без движущихся частей в использовании, что может улучшить
Механическая стабильность и уменьшение технического обслуживания.
Температура, давление и состав среды при измерении объема рабочего состояния.
Производство и жизнь.

Вихрь Кармана.
Сменяющиеся и регулярные вихревые ряды образуются вниз по течению от генератора вихрей. Предположим, что частота возникновения вихрей f, средняя скорость потока измеренной среды V,и ширина поверхности тела, генерирующего вихрь, вверх по течению dСогласно принципу улицы вихря Кармана, существует следующая связь:
f=StV/d формула (1)
В формуле:
f - частота вихря Кармана HZ, вырабатываемая с одной стороны генератора
Число St-Strauhal (безмерное число)
В-средняя скорость потока жидкости (м/с)
d-ширина генератора вихрей (м)
Можно увидеть, что мгновенный расход можно рассчитать путем измерения частоты разделения вихря Камана.
На рисунке ниже показана связь между числом Струхаля (St) и числом Рейнольдса (Re).

Число Струхаля и число Рейнольдса
В прямой части St = 0,17 в таблице кривой частота высвобождения вихря пропорциональна скорости потока, которая является диапазоном измерения датчика потока вихря.Пока частота f обнаружена, скорость потока жидкости в трубе может быть получена, а объемная скорость потока может быть получена из скорости потока V.Соотношение измеренного количества импульсов к объему называется постоянной прибора (K), см. формулу (2)
K=3600f/Q(1/m3) Формула (2)
В формуле: K = постоянная прибора (m-3).
f=количество импульсов
Q=объемный поток (м3)
