Металлическая труба с переменной площадью, плавающий потокомер, уровень газа, небольшой показатель потока DN15-DN100
Описание

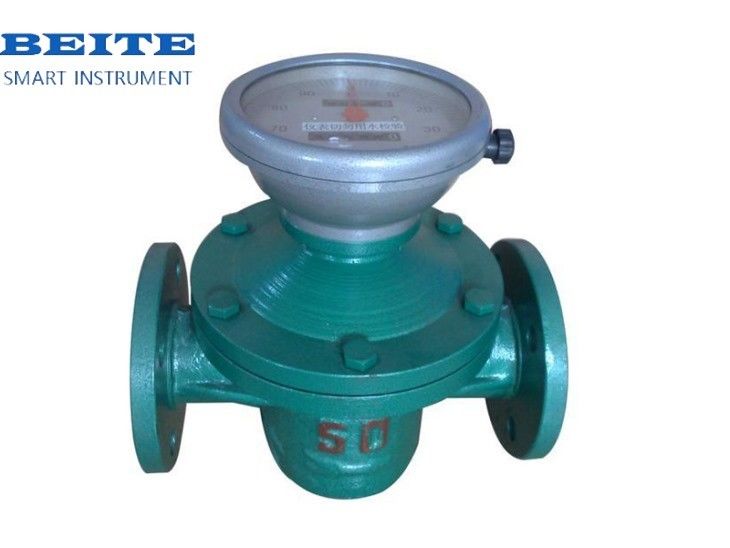

Овальный потокомер передач (также известный как потокомер смещения, потокомер передач) является типом объемного потокомера, который является типом потокомера с более высокой точностью.Он использует механические измерительные элементы для непрерывного разделения жидкости на одну известную объемную часть, и измерить общий объем потока на основе количества раз, когда измеряющая камера заполняется и выпускается жидкостью в этой объемной части последовательно и неоднократно.Овальные приборометры могут быть изготовлены из различных материалов (литное железо, литая сталь, 304 нержавеющая сталь, 316 нержавеющая сталь) и подходят для измерения потока в промышленных секторах, таких как химическая промышленность, нефть, медицина, электроэнергетика, металлургия и пищевая промышленность.
Протокомер состоит из шкафы измерения и пары эллиптических редукторов, установленных в шкафу измерения.Он образует запечатанную полость в форме полумесяца с верхней и нижней пластинками крышки (она не относительно запечатана из-за вращения шестерен) в качестве единицы расчета для первичного смещения.
Когда измеримая жидкость проникает через трубопровод в потокомер, разница давления, создаваемая на входе и выходе, заставляет пару передач вращаться непрерывно,непрерывное транспортирование измеренной жидкости через полумесяцевидную полость до выхода.Количество оборотов эллиптической передачи связано с каждым произведение в четыре раза вторичного смещения является общее количество измеренного потока жидкости (см. рисунок для принципа)Протокомер состоит в основном из корпуса, счетчика, эллиптической передачи и сцепления (магнитного сцепления и осевого сцепления).
Спецификация
Основные материалы компонентов и номинальное давление
| Модель |
Дело |
Передняя обложка |
задней крышкой |
Пластина крышки |
Овальные приспособления |
оси |
Буширование |
Номинальное давление |
| LC-A |
чугун |
чугун |
чугун |
чугун |
чугун |
Нержавеющая сталь |
масляная бронза |
1.6 ((MPa) |
| |
Инженерные материалы |
прокатные подшипники |
| Примечание |
Материал из чугуна не может работать в условиях ниже -10°C, иначе он легко повреждается. |
1Точность 0.5, 0,2 (общая средняя температура -10°C~+60°C).
2Средняя рабочая температура: (температура окружающей среды может быть -10°C~+60°C).
-10°C~+60°C; при регулировке высокой температуры, добавление высокотемпературного теплоотвода может достигать 60°C~200°C.
3Дисплей дистанционной передачи на месте взрывозащитного уровня: ExiaIICT5, dIIBT4.
4Диапазон потока: единицы: м3/ч
| Модель |
NM |
Измеренная вязкость жидкости mPa.s |
| 0.3 ~ 0.8 |
0.8-2 |
2-200 |
200-1000 |
1000-2000 |
| LC-10 |
10 |
|
0.2-0.5 |
0.12-0.5 |
0.08-0.5 |
0.08-0.5 |
0.05-0.5 |
0.06-0.3 |
0.03-0.3 |
0.03-0.2 |
| LC-15 |
15 |
|
0.75-1.5 |
0.5-1.5 |
0.3-1.5 |
0.3-1.5 |
0.15-1.5 |
0.2-1.0 |
0.1-1.05 |
0.07-0.75 |
| 0.3-3 |
| |
| |
| LC-20 |
20 |
|
1.5-3 |
3 января |
0.5-3 |
0.5-3 |
0.3-3 |
0.4-2.1 |
0.2-2.1 |
0.15-1.5 |
| 1.5-15 |
| |
| |
| LC-25 |
25 |
|
6 марта |
6 февраля |
6 января |
6 января |
0.6-6 |
0.8-4.2 |
0.4-4.2 |
0.3-3 |
| 1.56-15 |
| |
| |
| LC-40 |
40 |
|
7.5-15 |
15 мая |
2.5-15 |
2.5-15 |
1.5-15 |
2.1-10.5 |
1.0-10.5 |
0.7-7.5 |
| LC-50 ((II) |
50 |
|
24 августа |
24 августа |
4.8-24 |
4.8-24 |
2.4-24 |
2.46-6.8 |
1.6-16.8 |
1.2-12 |
| LC-65 (II) |
65 |
|
20-40 |
15-40 |
8-40 |
8-40 |
4-40 |
5.6-28 |
2.8-28 |
20 февраля |
| LC-80 ((II) |
80 |
|
30-60 |
20-60 |
12-60 |
12-60 |
6 - 60 |
8.4-42 |
4.2-42 |
30 марта |
| LC-100 |
100 |
|
50-100 |
34-100 |
20-100 |
20-100 |
10-100 |
14-70 |
6-70 |
5-50 |
| (II) |
| (II) (II) |
| (II) (II) |
| LC-150 |
150 |
|
95-190 |
64-190 |
38-190 |
38-190 |
19-190 |
26.6-133 |
13.3-133 |
9.5-95 |
| LC-200 |
200 |
|
170-340 |
114-340 |
56-340 |
56-340 |
34-340 |
47.6-238 |
23.8-238 |
17-170 |
| Точность |
|
|
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.5 |
Примечание: когда температура измеряемой жидкости выше 80°C, верхняя предельная скорость потока прибора измерения потока составляет 90% от первоначальной верхней предельной скорости потока прибора измерения потока,и нижний предельный расход должен составлять 120% от нижнего предельного расхода исходного потокомераЕсли вязкость измеряемой жидкости превышает 2000 mPa.s, пожалуйста, задайте запрос для заказа.
Упаковка и доставка
Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
