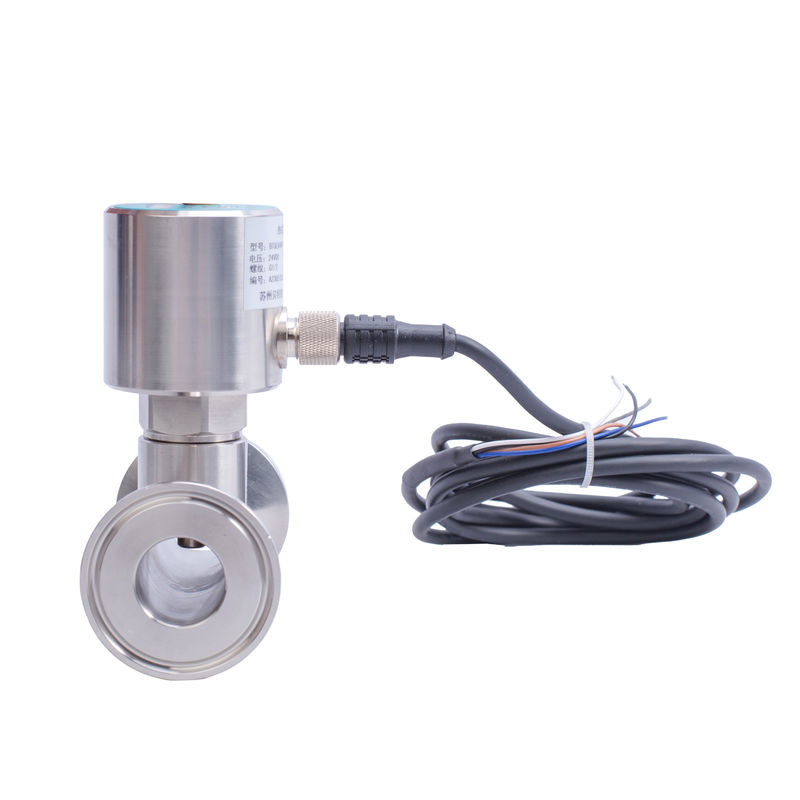

Выключатель теплового потока

Описание

I. Обзор

Выключатель потока TFS-800 - это измерительный прибор, который может контролировать поток жидкости в трубопроводе в режиме реального времени и обеспечивать выход сигнала.Значение переключения можно постоянно регулировать на месте, с небольшой потерей давления и компактной структурой.продукт подходит для различных требований к диаметру труб и может использоваться для мониторинга скорости потока жидкости в трубопроводах, отслеживать перебои с потоком или защищать насосы от холостого хода.промышленная гидравлическая промышленность и другие места, где требуется мониторинг скорости потока трубопроводной жидкости.

2. Параметры производительности

Диапазон измерений: 1 ̊150 ̊/с (вода), 3 ̊/с ̊300 ̊/с (масло)

200 ~ 3000 см/с (газовый)

u Рабочее напряжение: 24±20% VDC;

u Потребление тока: < 90mA;

u Выходный сигнал: реле (SPDT), транзистор PNP;

Характеристики транзистора:

u Напряжение переключения: 24±20% ВДС;

u Выключающий ток: ≤ 1,2 А;

Характеристики реле:

u Напряжение переключения: ≤ 250VAC/30VDC;

u Выключающий ток: ≤3A;

u Время инициализации: типичное значение 8s (2~15s);

u Время ответа: типичное значение 2 с (1-15 с);

u Градиент температуры: верхний предел 250°C/мин;

u Уровень защиты: IP67

u Средняя температура: -20~80°C;

u Температура окружающей среды: -10°70°C;

u Температура хранения: -20~85°C;

u Уровень сопротивления давлению: 10 МПа;

u Материал зонды: 304 нержавеющая сталь

u Материал оболочки: 304 нержавеющая сталь

3Применение продукта

Сенсорный компонент и блок обработки сигнала этого продукта являются интегрированными структурами, и настройки мониторинга скорости потока постоянно регулируются.Диапазон мониторинга зависит от скорости потокаЭтот продукт используется для функций мониторинга в следующих аспектах: (1) Средний поток/низкий поток;

(2) Наличие/отсутствие среды; (3) Поток/стационарность среды.

Этот продукт использует 6 индикаторных огней разных цветов, расположенных в ряд на панели для отображения состояния тревоги и тенденции потока, и выводит сигналы переключения через одно реле.Значения шести индикаторных огней следующие::

1 красный индикаторный свет: при включении установленная скорость потока не достигнута;

1 желтый индикаторный свет: при включении установленная скорость потока достигается/превышает установленную скорость потока, и реле начинает действовать;

4 зеленых индикаторных света: когда установленная скорость потока превышается, они включаются последовательно. чем больше ламп, тем больше скорость потока. когда скорость потока уменьшается, они выключаются в обратном порядке.

4Структура внешнего вида и электрическое определение

Переменчик потока использует метод подключения кабеля или разъема.

Рисунок структурных размеров:

Электрическое определение: M12*1 авиационная розетка

Таблица 1 Электрическое определение

Диаграмма проводки
- Что?

5Установка продукции

1При установке продукта, зонд должен быть полностью погружен в жидкость.Будьте осторожны, используя соответствующие методы, чтобы избежать толкания зонды против стены трубы ниже.

2Когда жидкость не может полностью заполнить трубу, продукт должен быть установлен на дне трубы (рисунок 3).

3Если в трубе может быть осадок, пожалуйста, устанавливайте продукт на боковой стенке трубы, устанавливайте его горизонтально (рисунок 4) и избегайте воздуха и осадок.

4При установке изделия на прямой трубе, удаленной от изгиба или пересечения, длина прямой трубы не должна быть меньше 4-кратного диаметра трубы.

6. Корректировка продукции

После установки продукта на трубу, пожалуйста, соедините провода в соответствии с электрическим соединением.Включите питание и подождите, пока продукт будет работать стабильно в течение 2 минут, прежде чем начать регулировать.

Как показано на рисунке 5, разверните пылестойкий винт на верхнем конце изделия, и вы увидите регулирующий конец потенциометра.Стоять на конце выхода продукта и использовать отвертку с плоской головой, чтобы повернуть регулирующий конец потенциометра по часовой стрелке. индикаторный свет будет двигаться слева направо. Светёт последовательно и выключается поочередно. Для различных применений выполните следующие шаги для настройки.Если эффект корректировки не является удовлетворительным одновременно, вы можете повторить настройку несколько раз. Обратите внимание, что при настройке настройки,подождать, пока жидкость будет течь стабильно в течение 15 до 30 секунд, прежде чем регулировать потенциометр каждый раз, когда изменяется скорость потока.

●Стоп потока/снижение потока

1. устанавливать более низкую предельную скорость потока или стандартную скорость потока ниже установленной скорости потока мониторинга;

2. Настроить потенциометр, чтобы включить красный светодиод;

3. восстановить скорость потока, чтобы быть контролируемым, сделать средний поток на скорость потока, которая должна контролироваться,и регулировать потенциометр так, чтобы желтый индикаторный свет и по крайней мере один зеленый индикаторный свет были включены.

● СМИ не движутся/текут

Настроить потенциометр так, что когда трубопроводная среда не течет, красный индикаторный свет будет светиться.желтый и, по крайней мере, один зеленый индикаторный свет загорают.

●СМИ существуют/не существуют

Настроить потенциометр так, чтобы, когда нет среды в трубопроводе, красный индикаторный свет будет включен.будет включен желтый и по крайней мере один зеленый индикаторный свет.

7Предупреждения

Перед использованием внимательно ознакомьтесь с инструкцией и выполните правильную проводку в соответствии с электрическим соединением продукта.

Перед подключением питания убедитесь, что напряжение питания находится в диапазоне питания продукта.

Обратите внимание на направление и способ установки изделия.

8Ответственность

В течение одного года с даты отгрузки наша компания заменит или бесплатно отремонтирует продукцию с дефектами качества, вызванными материалами и проблемами изготовления;для неисправностей продукции, вызванных некачественными причинами во время использования, наша компания будет отвечать за ремонт и будет взимать только стоимость материала.
