| Место происхождения | Китай |
| Фирменное наименование | BEITE |
| Сертификация | CE ISO |

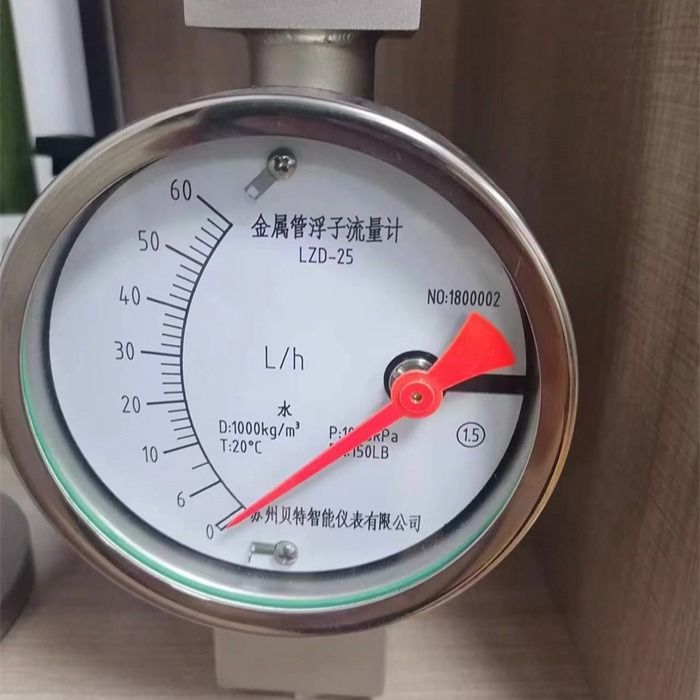

Характеристики потокомера ротора металлической трубы
1Широкий диапазон измерений, подходящий для измерения потока жидкостей и газов;
2. высокая точность и небольшая погрешность измерений;
3) Быстрая скорость ответа, подходящая для случаев, требующих измерения в режиме реального времени;
4. Простая структура, легко устанавливаемая и обслуживаемая;
5Хорошая долговечность и подходит для суровых промышленных условий.
Как использовать (установка)
Для установки гигиенического металлического цилиндра требуется 12 шагов.
1. Очистить сварочные шлаки и мусор в трубопроводе перед установкой потокомера;
2Наклон установки вертикальной части калибровочного потокомера, перпендикулярно земли, не должен превышать 5°. В противном случае точность измерений будет нарушена.
3Положение Для обеспечения точности измерений потокомера к входному концу потокомера должен быть добавлен прямой проход трубы не менее 10xDN.и прямой проход трубы не менее 5xDN должен быть добавлен к концу выходаРегулирующий клапан должен быть установлен на приборе для измерения потока.
4Модель Если измеряемая среда представляет собой большой пульсирующий поток или двухфазный поток,Буфер должен быть установлен вверх по течению от потокомера для уменьшения или ослабления пульсации, чтобы обеспечить однофазную стабильность потока среды.При этом рекомендуется использовать амортизатор типа амортизатора. .
5Измерительная среда Если измерительная среда грязная или содержит магнитно проводящие частицы, рекомендуется установить фильтр или магнитный фильтр вверх по течению от потокомера.
6Установка вспомогательного потокомера должна быть способна должным образом поддерживать вибрацию трубопровода или уменьшать осевую нагрузку потокомера.должна быть добавлена поддержка фиксированного потокомера;.
7. обслуживание Для облегчения обслуживания и ремонта потокомера, очистки магнитного фильтра и регулярного обслуживания трубопроводов пользователя,рекомендуется использовать обходный трубопровод, как показано на рисунке.
8Стабильность При использовании потокомера для измерения газа следует обеспечить, чтобы рабочее давление в трубопроводе было не менее чем в 5 раз меньше потерь давления потокомера.чтобы прибор мог работать стабильно и нормально..
9. Перед использованием электрической дистанционной передачи и потокомера с переключателем тревоги, откройте крышку прибора и правильно соедините провода согласно схеме проводки.
10. Согласно предупредительной табличке на индикаторе счетчика, извлекайте заглушитель, который предотвращает вибрацию плавателя во время транспортировки, а затем используйте счетчик после его восстановления.
11. Если потокомер включен, потому что в трубопроводе нет давления или система не достигла нормального рабочего давления прибора,медленно открыть клапан управления до тех пор, пока система не станет нормальной, прежде чем прибор может быть использованВ противном случае, это легко заставить указатель прыгнуть или плаватель внезапно двигаться.
12. Использование пользователем: при использовании пользователем, если плотность измеренной жидкости отличается от плотности воды,или параметры и рабочее состояние измеренного газа отличаются от правил производителя, показания показателей притока должны быть преобразованы.
Спецификация
| Диапазон измерений | Вода (20°C) 16 ̊150000 л/ч | ЖК | Дисплей значения мгновенного потока: 0,00099999 |
| Газ ((0,1013MPa 20°C) 0,5 ‰ 4000 м3/ч | Дисплейный диапазон кумулятивного потока: 0,0099999999 | ||
| Уровень давления на жилетке | 10,6 МПа | Электрический интерфейс | M20x1.5,PG11,1/2 NPT Или пользователь предоставляет спецификации |
| Средняя температура | Стандартный тип -80°C+220°C | общая высота | Стандартный тип: 250 мм ((Для других методов установки см. соответствующую таблицу) |
| Тип высокой температуры | 300°С | Уровень защиты | IP65/IP67 |
| Тип FEP с подкладкой | ≤ 85°C | Взрывозащитные знаки | Внутренне безопасный:ExiaIICT3?? 6 |
| Взрывостойкий тип:ExdIICT4 ¢6 | |||
| температура окружающей среды | -40°C+120°C ((C9≤85°C) (тип дистанционной передачи с ЖК-дисплеем≤70°C) | Средняя вязкость | DN15: ≤5mPa.s |
| ≤ 30mPa.s) | |||
| DN25: ≤ 250mPa.s | |||
| DN50 DN150: ≤ 300mPa.s | |||
|
Соотношение дальности
|
10Специальный тип: | выходной | Стандартный сигнал: двухпроводная система 4 ~ 20mA (может быть оснащена связью HART) |
| Стандартный сигнал: трехпроводная система 010mA | |||
| Сигнал тревоги: 1. два выхода реле (граничное значение 125VAC/0,25A) | |||
| 2Один или два коммутатора близости (требования к коммутаторам зависят от требований клиента) | |||
| Выход импульсного сигнала: 0-1KHz изолированный выход (уровень выхода Vpp>4,5V) | |||
| Уровень точности | 2.5 ((Специальный тип1,5% или 1,0%) | с двигателем: | Стандартный тип: 24VDC±20% |
| Тип переменного тока: 220ВАК (85265ВАК) (нужно настроить) | |||
| Тип батареи: литийная батарея 3.7@4.4-5.2AH. В соответствии с различными условиями использования каждая группа может использоваться (3-12 месяцев), а две группы могут использоваться взаимозаменяемо. | |||
| рабочее давление | DN15DN50 PN16MPa (специальный тип 25MPa) | Способ подключения | Стандартный тип: фланц HG20592 |
| DN80DN150 PN10MPa (специальный тип 16MPa) | Специальный тип: пользователь предоставляет стандарт фланца | ||
| Тип нитевого соединения: указан пользователем |
Предупреждения
Осторожности при использовании гигиенического металлического трубного ротора.
1Металлический роторный потокомер, металлический трубный плавучий потокомер и Verabar потокомер с высокой температурной стойкостью до 450°C.
2Подходит для измерения небольшого диаметра и низкой скорости потока газа, жидкости и пара.
3Принцип высоковольтного магнитного соединения, без утечки и высокого давления.
4. Измеряйте скорость потока. Когда скорость потока превышает 100 м3/ч скорость потока воды, потеря давления будет большой. .
5Измеряющий диапазон в основном используется для приборов управления процессом, с точностью 1%, обычно 1,5%, и соотношением диапазона 10:1.
6. Подходит для случаев, включая безопасные взрывозащищенные и взрывозащищенные типы, подходящие для опасных случаев.
7Способ установки Подходящий метод установки - вертикальная установка с нижним входом и верхним выходом.
Сила производителя
Производитель интеллектуальных приборов прямого снабжения
Компания располагает полным производственным и обрабатывающим оборудованием.Машиностроительная мастерская имеет несколько точных станков с ЧПУ, обычные винтовые станки, обрабатывающие станки, полностью автоматические машины для сварки с окружностью швов, буровые станки и другое оборудование.Мастерская калибровки имеет две испытательные линии для калибровки жидкости и испытательную линию для калибровки газа с малым и средним потоком, чтобы гарантировать, что каждый продукт испытывается в реальных условиях.Калибровка и проверка для обеспечения качества продукции.
Стандартные размеры и вес
Тип куртки общие размеры и вес
Общие габариты и вес облицованного типа FEP
Размеры и масса типа сверху вверх и снизу вверх
Тип боковой и боковой установки: общие габариты, вес и потеря давления
Тип нижнего входа и бокового выхода: общие размеры, вес и потеря давления
Тип горизонтальной установки: общие размеры, вес и потеря давления
Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
