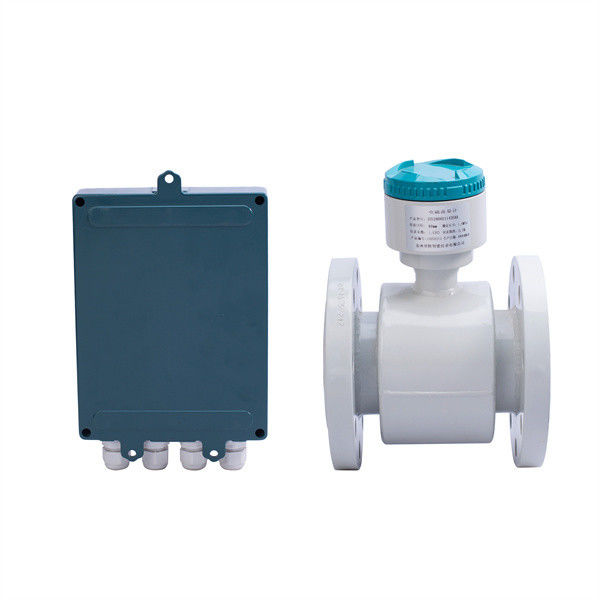

Электромагнитный счетчик потока расщепленной воды для сточных вод

Техническое введение:

Датчик потока DMF основан на законе электромагнитной индукции Фарадея.но жидкой жидкостью или жидко-твердой двуфазной жидкостью с определенной проводимостьюКогда проводимая среда, которую измеряют, движется вдоль прорезающих магнитных линий силы в магнитном поле, в проводимой среде создается индуцированная электромотивная сила.и индуцированная электромотивная сила определяется парой электродовСигнал напряжения V может быть выражен следующей формулой: V=KBDV K: Пропорциональная постоянная B: Магнитная индукция D: Внутренний диаметр измерительной трубы v:Средний сигнал скорости потока v в измеряемом участкеПосле обработки преобразователем вспомогательный выход линейный с частотой потока Соответствующий частотный сигнал o 5VOCO-5VDC используется для накопления или управления последующими приборами.В целом, скорость потока среды, измеряемая промышленным электромагнитным потокометром, предпочтительно составляет 2-4 м/с. В особых случаях минимальная скорость потока должна быть не менее 0,1 м/с,и максимальная скорость потока не должна превышать 8 м/сЕсли среда содержит твердые частицы, общая скорость потока должна быть менее 3 м/с, чтобы избежать чрезмерного трения между обшивкой и электродом; для вязких жидкостейскорость потока может быть больше 2 м/сБольшая скорость потока поможет автоматически устранить липкость, прикрепленную к электроду.При условии определения диапазона измерений Q, размер диаметра потокомера D может быть определен в соответствии с диапазоном вышеуказанной скорости потока V, и его значение рассчитывается по следующей формуле:
Q=πD? V/4
Q: Скорость потока (м2/ч) D: Внутренний диаметр трубы V: Скорость потока (м/ч)
Диапазон измерений Q электромагнитного потокомера должен быть больше ожидаемого максимального потока,и нормальное значение потока должно быть немного больше 50% от полномасштабной шкалы потокомера.

Скорость изменения и предельное время
Техника “изменения скорости” используется для устранения высокого электрического шума, связанного с применением, содержащегося в сигнале потока процесса.
Для проверки электрического шума определяются два параметра: предельная скорость смены и предельное время управления.Если выбранное значение потока превышает установленное предельное значение скорости изменения на основе среднего значения потока до времени выборки, система отклонит это выбранное значение, и вместо этого будет выведено среднее значение, включая предельное значение курса обмена, вместо отклоненного выбранного значения.если превышение предельного значения выборки продолжается в одном направлении потока дольше установленного предельного времени контроля.Рисунок 6 иллюстрирует эффект подавления шума с помощью ограничения скорости изменения.
Значение предела скорости изменения может устанавливаться от 0 до 30% диапазона потока, а время предела составляет от 0 до 20 секунд.
Функция ограничения скорости изменения не подходит для измерений в короткие периоды и калибровки потокометров.

Особенности
1На измерение не влияют изменения плотности потока, вязкости, температуры, давления и проводимости.Высокая точность измерений гарантируется согласно принципу линейного измерения.
2Нет препятствий в трубе, нет потерь давления и меньше требований к прямой трубе.
3Для различных характеристик потока доступны различные облицовки и электроды.
4Программируемое низкочастотное возбуждение поля квадратной волны, улучшающее стабильность измерений и уменьшающее потребление энергии.
5. Внедрение 16-битного MCU, обеспечивающего высокую интеграцию и точность; Полноценная цифровая обработка, высокая устойчивость к шуму и надежное измерение; Диапазон измерения потока до 1500:1.
6Высококачественный ЖК-дисплей с подсветкой.
7. Интерфейс RS485 или RS232 поддерживает цифровую связь.
8Интеллектуальное обнаружение пустых труб и измерение сопротивления электродов, точно диагностирующие загрязнение пустых труб и электродов.
9Для повышения надежности применяется технология SMD-компонента и поверхностного монтажа (SMT).

Основные применения

Электромагнитный потокомер TQMF может быть использован для измерения объемного потока проводящей жидкости в закрытом трубопроводе.Он широко применяется в измерении и контроле потока в области химической и нефтяной промышленности, металлургическая промышленность, вода и сточные воды, сельское хозяйство и ирригация, производство бумаги, пищевая и напитковая промышленность и фармацевтическая промышленность.от -25°C до + 60°CУсловия работы Максимальная температура жидкости: компактный тип: 60°C Дальний тип: тефлон 150°C неопрен 80°C;120°C Полиуретан 70°C Проводимость жидкости: ≥ 5 S/cm

Принципы измерения

Принцип измерения электромагнитного потокомера основан на законе электромагнитной индукции Фарадия.пара электродов, установленных путем проникновения в стенку измерительной трубыКогда проводящая жидкость проходит через измерительную трубку датчика,сигнал напряжения в прямой пропорции к средней скорости потока жидкости будет индукции на электродахСигнал усиливается и обрабатывается передатчиком для реализации различных функций отображения.

Схема конвертерной схемы

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingСхема конвертерной схемы показана на рис.1.

Таблица меню настройки параметров

Меню настроек преобразователя состоит из 45 пунктов. Многие из них настраиваются производителем перед отправкой.Есть только несколько из них, которые должны быть установлены пользователем в соответствии с приложением. Итоги меню перечислены в таблице ниже:

Применение сценария:

Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
