Измерение потока слизистой воды

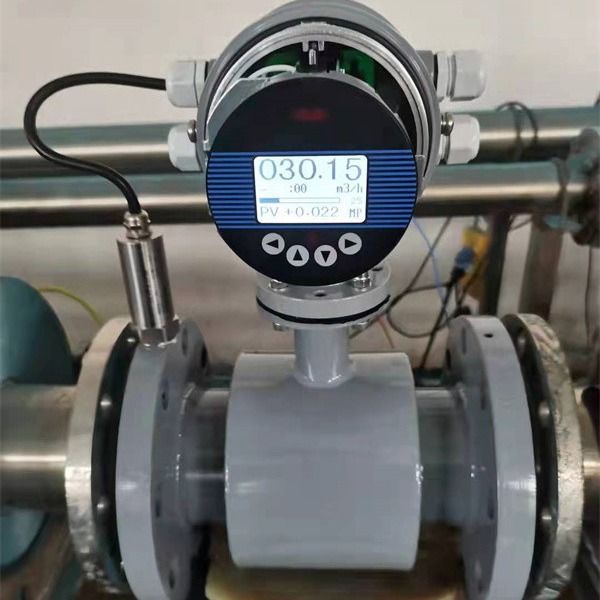

Электромагнитный потокомер

Электромагнитный потокомер - это индукционный инструмент, который измеряет объемный поток проводящих сред.может выводить стандартный сигнал тока для записи, регулировка и управление. Он может реализовать автоматическое управление обнаружением и реализовать передачу сигнала на большие расстояния. Он может широко использоваться в измерении потока проводящих жидкостей в водопроводной воде,химическая промышленность, уголь, охрана окружающей среды, текстиль, металлургия, бумажная промышленность и другие отрасли.Он получил сертификат на защиту от взрывов, выданный Национальным центром контроля качества электропродуктов.Знак взрывостойкости - Exd11CT6. Он подходит для измерения жидкости в различных взрывоопасных условиях.

Требования к установке электромагнитных потокометров
1Для горизонтального и вертикального направления потока электромагнитный потокомер должен быть установлен в нижней части горизонтальной трубы и вертикальной части, поднимающейся вверх.и избегать установки его в самой высокой точке и вертикальной вниз части трубы;

2. когда направление потока наклонено, электромагнитный потокомер должен быть установлен в точке подъема трубы;

3При открытии выпускной трубы электромагнитный потокомер должен быть установлен в нижней части трубы;

4. когда падение трубопровода превышает 5 метров, выпускный клапан должен быть установлен ниже электромагнитного потокомера;

5. Управляющий клапан и клапан отключения на трубопроводе должны быть установлены ниже электромагнитного потокомера и не должны быть установлены вверх по течению от датчика;

6Электромагнитный потокомер не может быть установлен на входе в насос, но должен быть установлен на выходе;

7. Как установить электромагнитный потокомер в измерительную скважину;

Особенности
1На измерение не влияют изменения плотности потока, вязкости, температуры, давления и проводимости.Высокая точность измерений гарантируется согласно принципу линейного измерения.
2Нет препятствий в трубе, нет потерь давления и меньше требований к прямой трубе.
3Для различных характеристик потока доступны различные облицовки и электроды.
4Программируемое низкочастотное возбуждение поля квадратной волны, улучшающее стабильность измерений и уменьшающее потребление энергии.
5. Внедрение 16-битного MCU, обеспечивающего высокую интеграцию и точность; Полноценная цифровая обработка, высокая устойчивость к шуму и надежное измерение; Диапазон измерения потока до 1500:1.
6Высококачественный ЖК-дисплей с подсветкой.
7. Интерфейс RS485 или RS232 поддерживает цифровую связь.
8Интеллектуальное обнаружение пустых труб и измерение сопротивления электродов, точно диагностирующие загрязнение пустых труб и электродов.
9Для повышения надежности применяется технология SMD-компонента и поверхностного монтажа (SMT).

Основные применения

Электромагнитный потокомер TQMF может быть использован для измерения объемного потока проводящей жидкости в закрытом трубопроводе.Он широко применяется в измерении и контроле потока в области химической и нефтяной промышленности, металлургическая промышленность, вода и сточные воды, сельское хозяйство и ирригация, производство бумаги, пищевая и напитковая промышленность и фармацевтическая промышленность.от -25°C до + 60°CУсловия работы Максимальная температура жидкости: компактный тип: 60°C Дальний тип: тефлон 150°C неопрен 80°C;120°C Полиуретан 70°C Проводимость жидкости: ≥ 5 S/cm

L.F. Cutoff и Cutoff Enble
Если Cutoff включен и поток ниже установленного значения, отображение скорости потока,скорость и процент и выход сигналов вынуждены к нулюЕсли элемент отключен, никаких действий не предпринимается.

Принципы измерения

Принцип измерения электромагнитного потокомера основан на законе электромагнитной индукции Фарадия.пара электродов, установленных путем проникновения в стенку измерительной трубыКогда проводящая жидкость проходит через измерительную трубку датчика,сигнал напряжения в прямой пропорции к средней скорости потока жидкости будет индукции на электродахСигнал усиливается и обрабатывается передатчиком для реализации различных функций отображения.

Схема конвертерной схемы

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingСхема конвертерной схемы показана на рис.1.

Таблица меню настройки параметров

Меню настроек преобразователя состоит из 45 пунктов. Многие из них настраиваются производителем перед отправкой.Есть только несколько из них, которые должны быть установлены пользователем в соответствии с приложением. Итоги меню перечислены в таблице ниже:

Применение сценария:

Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
