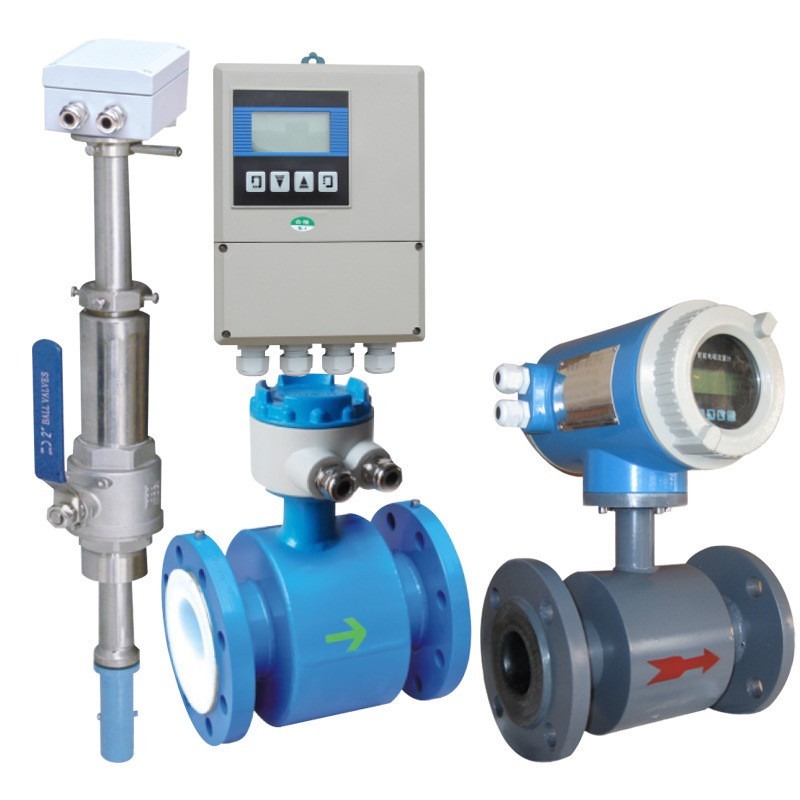

Цифровой электромагнитный потокомер с батареей

ОПРАВЛЕНИЯ по установке
1- места без вибраций и сильных электромагнитных полей (например, вблизи больших двигателей и частотных преобразователей);
2Попробуйте установить его вертикально. Горизонтальная установка должна быть установлена в низком месте и не может быть установлена в верхней части трубы, чтобы обеспечить полную пропускную способность трубы и предотвратить возникновение пузырей воздуха;
3Для требований прямого прохода трубы лучше всего обеспечить первые 10 раз и последние 5 раз диаметр трубы;
4. Во время установки сварки, будьте осторожны, чтобы не подключить инструмент для сварки, чтобы предотвратить повреждение потокомера;
5. оболочка должна быть заземлена как можно больше, а защищенный провод должен быть заземлен на одном конце. точка соединения не должна делиться землей с сильным электричеством;
6Для облегчения обслуживания необходимо выбрать место установки, чтобы удовлетворить требования к обслуживанию.и жидкость пройдет через обходную трубу в случае сбоя;
7. Избегайте мест, подверженных воздействию прямых солнечных лучей и высоких температур, и будьте водонепроницаемыми и влагостойкими;
8Другие требования, которые следует учитывать, заключаются в том, что сигнальная проводка не должна быть вместе с сильными линиями тока.

Выпуск импульса
Из двух типов выхода импульса можно выбрать: режим выхода частоты и режим выхода импульса.пока серия импульсов в режиме импульсаВыход частоты обычно используется для измерения скорости потока и короткого периода времени.Выпуск импульса может быть подключен к внешнему счетчику напрямую и часто используется для длительного периода времени тотализации.
Как упоминалось выше, транзисторная открытая коллекторная схема используется для частотного и импульсного выхода.

Особенности
1На измерение не влияют изменения плотности потока, вязкости, температуры, давления и проводимости.Высокая точность измерений гарантируется согласно принципу линейного измерения.
2Нет препятствий в трубе, нет потерь давления и меньше требований к прямой трубе.
3Для различных характеристик потока доступны различные облицовки и электроды.
4Программируемое низкочастотное возбуждение поля квадратной волны, улучшающее стабильность измерений и уменьшающее потребление энергии.
5. Внедрение 16-битного MCU, обеспечивающего высокую интеграцию и точность; Полноценная цифровая обработка, высокая устойчивость к шуму и надежное измерение; Диапазон измерения потока до 1500:1.
6Высококачественный ЖК-дисплей с подсветкой.
7. Интерфейс RS485 или RS232 поддерживает цифровую связь.
8Интеллектуальное обнаружение пустых труб и измерение сопротивления электродов, точно диагностирующие загрязнение пустых труб и электродов.
9Для повышения надежности применяется технология SMD-компонента и поверхностного монтажа (SMT).

Основные применения

Электромагнитный потокомер TQMF может быть использован для измерения объемного потока проводящей жидкости в закрытом трубопроводе.Он широко применяется в измерении и контроле потока в области химической и нефтяной промышленности, металлургическая промышленность, вода и сточные воды, сельское хозяйство и ирригация, производство бумаги, пищевая и напитковая промышленность и фармацевтическая промышленность.от -25°C до + 60°CУсловия работы Максимальная температура жидкости: компактный тип: 60°C Дальний тип: тефлон 150°C неопрен 80°C;120°C Полиуретан 70°C Проводимость жидкости: ≥ 5 S/cm

Принципы измерения

Принцип измерения электромагнитного потокомера основан на законе электромагнитной индукции Фарадия.пара электродов, установленных путем проникновения в стенку измерительной трубыКогда проводящая жидкость проходит через измерительную трубку датчика,сигнал напряжения в прямой пропорции к средней скорости потока жидкости будет индукции на электродахСигнал усиливается и обрабатывается передатчиком для реализации различных функций отображения.

Схема конвертерной схемы

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingСхема конвертерной схемы показана на рис.1.

Таблица меню настройки параметров

Меню настроек преобразователя состоит из 45 пунктов. Многие из них настраиваются производителем перед отправкой.Есть только несколько из них, которые должны быть установлены пользователем в соответствии с приложением. Итоги меню перечислены в таблице ниже:

Применение сценария:

Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
