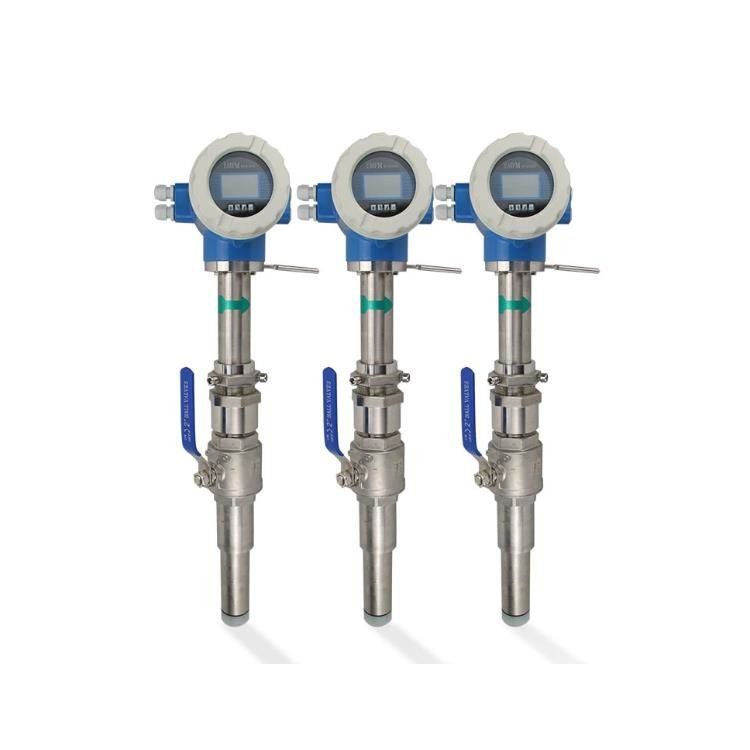

Обзор продукта электромагнитного протомера с подключением:
Электромагнитный потокомер вставного типа - это новый тип потокомера, разработанный на основе электромагнитного потокомера трубопровода.На основе сохранения преимуществ электромагнитного потокомера типа трубопроводаДля больших дефектов, согласно принципу NIKURADS,электромагнитный метод используется для измерения среднего потока жидкости, тем самым получая объемную скорость потока жидкости, особенно с использованием технологии открывания отверстий под давлением и установки под давлением,электромагнитный потокомер может быть установлен без остановки водыУспешная разработка вставного электромагнитного потокомера обеспечивает новый метод обнаружения потока жидкости.
Поток нулевой
Для проведения нулевой регулировки жидкость в сенсорной трубе должна держаться неподвижно.
На ЖК-дисплее верхняя линия показывает измеренную нулевую точку, а нижняя линия показывает значение регулировки.регулировать знак и значение на нижней строке до FS обратно к нулюНапоминаем еще раз: для регулирования нулевого потока, сенсорная труба должна быть заполнена и жидкость должна оставаться неподвижной.Значение нулевой регулировки потока является важной константой счетчика и должно быть напечатано на калибровочном листе и на этикеткеЗначение должно включать знак и величину в единице м/с.
Особенности
1На измерение не влияют изменения плотности потока, вязкости, температуры, давления и проводимости.Высокая точность измерений гарантируется согласно принципу линейного измерения.
2Нет препятствий в трубе, нет потерь давления и меньше требований к прямой трубе.
3Для различных характеристик потока доступны различные облицовки и электроды.
4Программируемое низкочастотное возбуждение поля квадратной волны, улучшающее стабильность измерений и уменьшающее потребление энергии.
5. Внедрение 16-битного MCU, обеспечивающего высокую интеграцию и точность; Полноценная цифровая обработка, высокая устойчивость к шуму и надежное измерение; Диапазон измерения потока до 1500:1.
6Высококачественный ЖК-дисплей с подсветкой.
7. Интерфейс RS485 или RS232 поддерживает цифровую связь.
8Интеллектуальное обнаружение пустых труб и измерение сопротивления электродов, точно диагностирующие загрязнение пустых труб и электродов.
9Для повышения надежности применяется технология SMD-компонента и поверхностного монтажа (SMT).
Основные применения
Электромагнитный потокомер TQMF может быть использован для измерения объемного потока проводящей жидкости в закрытом трубопроводе.Он широко применяется в измерении и контроле потока в области химической и нефтяной промышленности, металлургическая промышленность, вода и сточные воды, сельское хозяйство и ирригация, производство бумаги, пищевая и напитковая промышленность и фармацевтическая промышленность.от -25°C до + 60°CУсловия работы Максимальная температура жидкости: компактный тип: 60°C Дальний тип: тефлон 150°C неопрен 80°C;120°C Полиуретан 70°C Проводимость жидкости: ≥ 5 S/cm
Принципы измерения
Принцип измерения электромагнитного потокомера основан на законе электромагнитной индукции Фарадия.пара электродов, установленных путем проникновения в стенку измерительной трубыКогда проводящая жидкость проходит через измерительную трубку датчика,сигнал напряжения в прямой пропорции к средней скорости потока жидкости будет индукции на электродахСигнал усиливается и обрабатывается передатчиком для реализации различных функций отображения.
Схема конвертерной схемы
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingСхема конвертерной схемы показана на рис.1.
Таблица меню настройки параметров
Меню настроек преобразователя состоит из 45 пунктов. Многие из них настраиваются производителем перед отправкой.Есть только несколько из них, которые должны быть установлены пользователем в соответствии с приложением. Итоги меню перечислены в таблице ниже:
| Предметом No. | Отображение меню | Способ установки | Уровень пароля | Диапазон значений |
| 1 | Язык | Вариант | 1 | Китайский/английский |
| 2 | Размер датчика | Вариант | 1 | 3 - 3000 мм |
| 3 | Диапазон потока | Изменить | 1 | 0 - 99999 |
| 4 | Авто Rng Chg | Вариант | 1 | Включен / выключен |
| 5 | Снижение | Вариант | 1 | 0 - 100 с |
| 6 | Поток Дир. | Вариант | 1 | Fwd/ Res |
| 7 | Поток нулевой | Изменить | 1 | +/-0.000 |
| 8 | Л.Ф. Ограничение | Изменить | 1 | 0 - 99% |
| 9 | Ограничение Enble | Вариант | 1 | Включен / выключен |
| 10 | Уровень преобразования | Изменить | 1 | 0 - 30% |
| 11 | Ограничение времени | Изменить | 1 | 0 - 20 с |
| 12 | Общая единица | Вариант | 1 | 0.0001L - 1 м3 |
| 13 | Плотность потока | Изменить | 1 | 0.0000 - 3.9999 |
| 14 | Текущий тип | Вариант | 1 | 4-20mA/0-10mA |
| 15 | Выпуск импульса | Вариант | 1 | Frq/ Пульс |
| 16 | Фактор пульса | Вариант | 1 | 0.001L - 1 м3 |
| 17 | Максимальная частота | Изменить | 1 | 1 - 5999 Гц |
| 18 | Адрес связи | Изменить | 1 | 0 - 99 |
| 19 | Бодрат | Вариант | 1 | 600 - 14400 |
| 20 | Детектив. | Вариант | 1 | Включен / выключен |
| 21 | EmpPipe Альм | Изменить | 1 | 200.0 KΩ |
| 22 | Привет, Альм Энбл. | Вариант | 1 | Включен / выключен |
| 23 | Привет, Альм Лимит. | Изменить | 1 | 0000,0 - 199,9% |
| 24 | Ло Альм Энбл | Вариант | 1 | Включен / выключен |
| 25 | Ло Альм Лимит | Изменить | 1 | 0000,0 - 199,9% |
| 26 | RevMeas.Enbl | Вариант | 1 | Включение/выключение |
| 27 | Датчик S/N | Изменить | 2 | 000000000000-99999999999999 |
| 28 | Сенсорный факт. | Изменить | 2 | 0.0000 - 3.9999 |
| 29 | Режим поля | Вариант | 2 | Режим 1,2,3 |
| 30 | Умножение | Изменить | 2 | 0.0000 - 3.9999 |
| 31 | F. Общий набор | Изменить | 3 | 0000000000 - 9999999999 |
| 32 | R.Общий набор | Изменить | 3 | 0000000000 - 9999999999 |
| 33 | Контроль ввода | Вариант | 3 | Отключить/остановить/перезагрузить |
| 34 | Совокупность | Пароль | 3 | 00000 - 59999 |
| 35 | Ключ. | Изменить | 3 | 00000 - 59999 |
| 36 | Дата: ¥y/m/d * | Изменить | 3 | 99/12/31 |
| 37 | Время-ч/м/с * | Изменить | 3 | 23/59/59 |
| 38 | Пароль L1 | Изменить | 3 | 0000 - 9999 |
| 39 | Пароль L2 | Изменить | 3 | 0000 - 9999 |
| 40 | Пароль L3 | Изменить | 3 | 0000 - 9999 |
| 41 | Текущий нуль | Изменить | 4 | 0.0000 - 19999 |
| 42 | Максимальный ток | Изменить | 4 | 0.0000 - 3.9999 |
| 43 | Фактор измерения | Изменить | 4 | 0.0000 - 3.9999 |
| 44 | Convtr С/Н | Изменить | 4 | 0000000000-9999999999 |
| 45 | Перезагрузка системы | Пароль | 4 |
Применение сценария:
