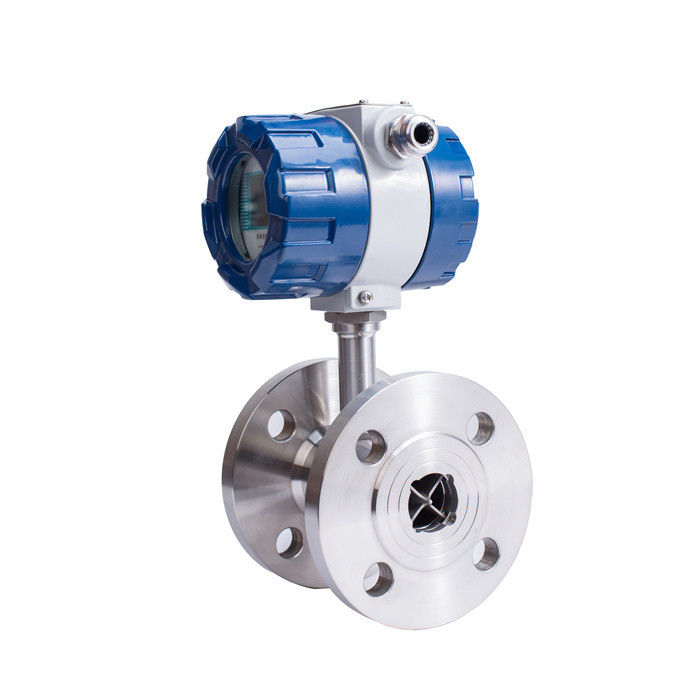

Измеритель прокачки
>
|
| Место происхождения | Китай |
| Фирменное наименование | BEITE |
| Сертификация | CE ISO |
Принцип и структура
Протокомер состоит в основном из корпуса, передней рамы, вала, колеса, задней рамы, усилителя с магнитоэлектрическим преобразователем и преобразователя.Когда жидкость проходит через потокомерПериодическое вращение колеса изменяет магнитный поток магнитоэлектрического преобразователя.и выводит импульсный сигнал посредством магнитоэлектрического преобразованияКоличество и частота импульсного сигнала связаны со скоростью потока, протекающим через потокомер. Количество прямо пропорционально размеру.
Описание
Протокомер жидкостной турбины серии LWGY (датчик потока) основан на принципе баланса крутящего момента и является потокометром типа скорости.легкая масса, высокая точность, хорошая воспроизводимость, чувствительный ответ, легкая установка, обслуживание и использование.Бумажная промышленность и другие отраслиЭто идеальный инструмент для измерения потока и экономии энергии.
Двигатель подачи турбины с дистанционной передачей может быть подключен к системе управления или использоваться в сочетании с вторичным прибором отображения.2Cr13, корунда Al2O3 и карбида в закрытых трубопроводах. Он не коррозирует и свободен от волокон, частиц и других примесей.Если сочетается с прибором отображения со специальными функциями, он также может выполнять количественный контроль, сигнализацию о переизбытке количества и т. д. Выбирая взрывостойкий тип этого продукта, он может использоваться в среде с взрывоопасными веществами.Турбина нашего завода подходит для среды с вязкостью менее 5×10-6м2/с при рабочей температуреДля жидкостей с вязкостью более 5 × 10 - 6 м2/с, перед использованием стокомер должен быть калиброван настоящей жидкостью.
Спецификация
| Номинальный диаметр | 4 | 4 мм,00,04 ~ 0,25 м3/ч | ||||||
| 6 | 6 мм,00,6 м3/ч | |||||||
| 10 | 10 мм,0.2~1.2 м3/ч | |||||||
| 15 | 15 мм,0.6~6 м3/ч | |||||||
| 20 | 20 мм,0.8-8 м3/ч | |||||||
| 25 | 25 мм, 1 ~ 10 м3/ч | |||||||
| 32 | 32 мм,1.6-16 м3/ч | |||||||
| 40 | 40 мм,2-20 м3/ч | |||||||
| 50 | 50 мм,4-40 м3/ч | |||||||
| 65 | 65 мм,8-80 м3/ч | |||||||
| 80 | 80 мм, 10 - 100 м3/ч | |||||||
| 100 | 100 мм, 20 ~ 200 м3/ч | |||||||
| 125 | 125 мм,25-250 м3/ч | |||||||
| 150 | 150 мм, 30 - 300 м3/ч | |||||||
| 200 | 200 мм,80-800 м3/ч | |||||||
| тип турбины | LWGY-N | Базовый тип, +5-24DCV источник питания, импульсный выход | ||||||
| LWGY-A | Выходный ток 4 ~ 20mA с двумя проводами, тип дистанционной передачи | |||||||
| LWGY-B | Тип дисплея на месте с батарейным питанием | |||||||
| LWGY-C | Дисплей на месте/4 ~ 20mA выходный ток с двумя проводами | |||||||
| LWGY-C1 | Дисплей на месте/протокол связи RS485 | |||||||
| LWGY-C2 | Протокол связи Live Display/HART | |||||||
| Уровень точности | 5 | 0.5 | ||||||
| 10 | 1 | |||||||
| Тип диапазона | W | Турбина широкого диапазона | ||||||
| S | Турбина стандартного диапазона | |||||||
| Материал | S | 304 | ||||||
| Л | 316 ((L) | |||||||
| Требования к взрывостойкости | N | N или отсутствие знака означает не взрывостойкость | ||||||
| Е | (ExdIIBT6) | |||||||
| Уровень давления | N | обычные | ||||||
| H(x) | Ссылка на инструкцию | |||||||
Сравнительная таблица размеров интерфейсов потокометров
| УЗИ | Номинальный диаметр | L ((mm) | H(mm) | G | Lˊ(мм) | D ((mm) | d(mm) | Количество отверстий |
| (мм) | ||||||||
| LWGY-4 | 4 | 275 | 145 | G1/2 | 215 | |||
| LWGY-6 | 6 | 275 | 145 | G1/2 | 215 | |||
| LWGY-10 | 10 | 455 | 165 | G1/2 | 350 | |||
| LWGY-15 | 15 | 75 | 173 | G1 | ||||
| LWGY-25 | 25 | 100 | 180 | G5/4 | ||||
| LWGY-40 | 40 | 140 | 178 | G2 | ||||
| LWGY-50 | 50 | 150 | 252 | Ф125 | Ф18 | 4 | ||
| LWGY-80 | 80 | 200 | 287 | Ф160 | Ф18 | 8 | ||
| LWGY-100 | 100 | 220 | 322 | Ф180 | Ф18 | 8 |
Особенности
1Хорошая точность.
Потокомер является типом тяги с карбидными подшипниками, который имеет хорошую точность и улучшенную износостойкость.
2. компактная структура
Компактная и легкая конструкция, легкая для установки и обслуживания
3. Простая структура
Третья особенность: простая конструкция, прочная конструкция и легкая разборка и сборка
4. Высокая точность
Высокая точность, обычно до ±0,5%R, ±1,0%R, хорошая повторяемость
5. Повторяемость
До 0,05% - 0,2%5
6. НАДОЛЖЕНИЕ на давление
Высокий уровень давления, небольшая потеря давления, высокая пропускная способность и сильное сопротивление вибрации
Упаковка и доставка
Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
