Производители цифровых датчиков потоков природного газа

Описание

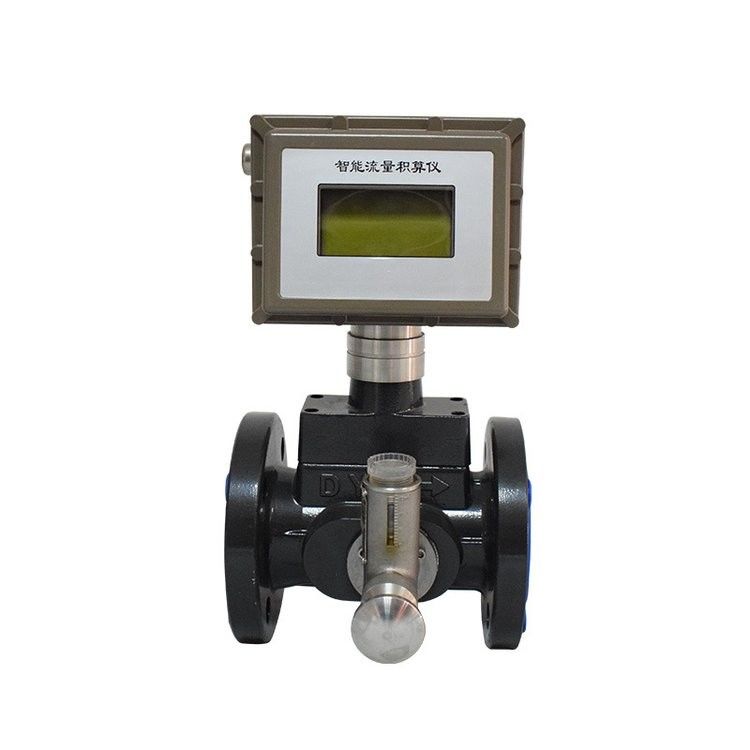

Компенсируемый температурой и давлением газотурбинный потокомер включает в себя датчик потока газотурбин и тотализатор потока.Его основные показатели эффективности составляют до и идеальный инструмент для измерения торговли газом..

1Калибр прибора и способ подключения: 25.40.50.65.80.100.125.150.200.250.300 использует фланцевое соединение
2Соотношение дальности: 1:10 1:20 1:30
3Материал прибора: корпус счетчика: 304 нержавеющая сталь
4Уровень защиты: ip65

принцип работы
Когда воздушный поток попадает в стокомер, он сначала проходит через выпрямитель со специальной структурой и ускоряется.турбина преодолевает момент сопротивления и момент трения и начинает вращатьсяКогда крутящий момент достигает равновесия, скорость вращения остается стабильной.и магнитное поле периодически изменяется магнитом на вращающемся диске передатчика, так что импульсный генератор выводит импульсный сигнал с частотой, пропорциональной скорости потока.Микропроцессор в преобразователе подсчитывает и вычисляет импульсный сигнал, чтобы получить рабочее состояние скорость потокаВ то же время он определяет температуру и давление среды, преобразует объемную скорость потока в рабочем состоянии в стандартную объемную скорость потока в соответствии с моделью коррекции объема,и накапливает его, чтобы получить стандартный объем общей суммы. .

Формула расчета
Например: калибр DN40 газотурбинный приточный счетчик, диапазон потока 5-50 м3/ч, F-1 установлен на 0 (моментальные показатели mh, кумулятивные показатели m3), F-8 установлен на 0.001Это означает, что для каждого накопленного потока 0,001 м будет выпущен эквивалентный импульс с шириной импульса 250 мс и рабочим циклом 50%.верхняя предельная частота 1000/ (250*2) = 2 Hz, и соответствующий верхний предел потока составляет 0,001 * 2 * 3600-7,2 м3/ч, когда мгновенная скорость потока больше 7,2 м3/ч, частота эквивалентного импульса выхода по-прежнему составляет 2 Гц, то естьвыпуск насыщен.

Компенсация коэффициента прибора, т.е. многоточечная полилиновая коррекция коэффициента прибора K (см. P16), в общей сложности 1 может быть установлена на 6, (F, K) (i=1, 2,..., 6)

(1) F - исходная частота, пропорциональная скорости потока, единицей Hz;

К - бесмерная связь между коэффициентом t в точке частоты E и коэффициентом прибора K (параметр P9), где K - фактический коэффициент в точке частоты F,обычно получается путем калибровки реального потока.

(2) Рабочий принцип коррекции многоточечной полилинии.

F. > F, (i=12...18), согласно специальным параметрам, встроенным в таблицу, F - частота последней коррекционной точки.


Спецификация

иллюстрация

1Утрата давления верхнего предела - это потеря давления, когда потокомер работает в верхней предельной точке потока, среда - воздух, а температура - нормальная.

2DN20, DN32, DN65 и DN125 являются не национальными стандартными продуктами и должны быть настроены на заказ.

Место установки и требования
1. строго запрещено сварка фланца трубы в режиме онлайн с потокометром. Потокомер должен быть удален перед сваркой.и пыль в трубопроводе должны быть очищены.

2Для облегчения технического обслуживания и не влияния на нормальную транспортировку жидкости рекомендуется установить обходную трубу, как показано на рисунке выше.

3Для предотвращения попадания примесей в стокомер необходимо установить фильтр.

4Протокомер должен быть установлен горизонтально. Рекомендуется установить стальной расширительный соединение (компенсатор) на задней стороне прямой части трубы после потокомера.Расширение соединения должно соответствовать номинальному диаметру и номинальному давлению, предусмотренным проектом трубопровода.Расширение соединения используется для компенсации напряжения трубопровода и облегчения установки и демонтажа потокомера.

5. Если требуется вертикальная установка, укажите это при заказе, и продукт должен быть соответствующим образом сконфигурирован.направление потока воздуха должно быть сверху вниз.

6При установке потокомера для использования на открытом воздухе рекомендуется добавить защитное покрытие, чтобы предотвратить погружение в дождевую воду или воздействие на жаркое солнце.которые повлияют на срок службы стокомера.

7Не должно быть сильных внешних помех магнитного поля или сильных механических вибраций вокруг потокомера.

8Протокомер должен быть надежно заземлен, но он не должен быть совмещен с заземляющим проводом системы сильного тока.

Сценарии применения

Упаковка и доставка


Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
