Беспроводные передатчики давления для измерения давления нефтяных и газовых скважин

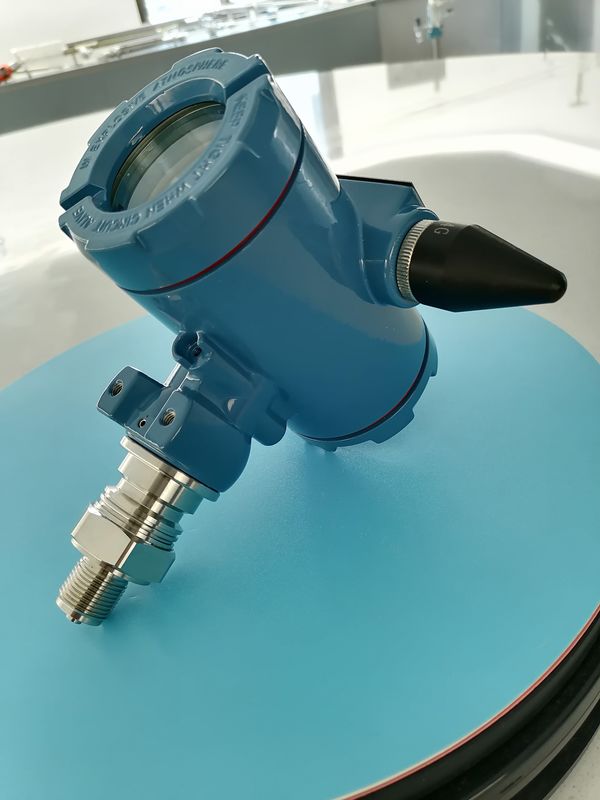

Представление изображения продукта

Беспроводной передатчик давления - это устройство, используемое для измерения и передачи данных давления.Он передает сигналы давления на приемную сторону с помощью технологии беспроводной связи для достижения удаленного мониторинга и передачи данныхПо сравнению с традиционными проводящимися передатчиками давления беспроводные передатчики давления не требуют проводки, их установка более гибкая,и подходят для применения в местах, где проводка не проста или используются мобильные устройства.

Состав беспроводного передатчика давления
1. **Сенсор давления**: обнаруживает давление измеряемой среды и преобразует его в электрический сигнал.
2. **Схема обработки сигнала**: Условия и усиления электрического сигнала для передачи.
3. **Модуль беспроводной связи**: передает обрабатываемый сигнал беспроводным способом, таким как LoRa, Zigbee, NB-IoT, Wi-Fi или Bluetooth.
4. **Система питания**: обычно питается батареями, а некоторые используют солнечную энергию или другие методы самоснабжения.
5. **Оболочка и защита**: Для адаптации к суровой промышленной среде обычно используются коррозионностойкие, водонепроницаемые и взрывостойкие оболочки.

Сценарии применения
- **Промышленная автоматизация**: Подходит для контроля давления заводских трубопроводов, резервуаров, котлов и т.д.
- **Нефтяная и газовая промышленность**: используется для измерения давления на нефтяных месторождениях и газовых скважинах.
- **Очистка воды и охрана окружающей среды**: наблюдение за оборудованием для очистки воды и давлением в трубопроводах.
- **ВВК-система**: обнаружение изменений давления в системах кондиционирования воздуха и ВВК.
- **Умное сельское хозяйство**: контроль давления воды в оросительных системах.

Преимущества
- ** гибкая установка**: не требуется проводка, экономия времени и затрат на установку.
- **легкое обслуживание**: сокращение ремонта из-за повреждения или износа проводки.
- **Дистанционный мониторинг**: поддерживает передачу сигнала на большие расстояния и подходит для распределенного мониторинга.
- ** Сильная адаптивность**: может использоваться в суровых условиях, таких как высокая температура, высокая влажность или легковоспламеняющиеся и взрывоопасные условия.

Беспроводные передатчики давления повышают уровень интеллекта оборудования путем объединения технологии датчиков и технологии беспроводной связи.особенно в промышленном Интернете вещей (IIoT).

Правильное расположение трубы передающего процесса зависит от измеряемой среды. Для выбора разумного места установки следует рассмотреть следующие моменты:
1) Коррозионные или перегретые среды не могут находиться в непосредственном контакте с передатчиком;

2) Предотвращение отложения шлака внутри трубки под давлением;

3) Используйте трубку как можно короче;

4) Гидравлическая высота в двух трубах под давлением должна быть сбалансирована;

5) Труба под давлением должна быть установлена в месте с небольшим температурным градиентом и колебаниями;

При измерении давления газа требуется установить трубу, вызывающую давление, подключенную к трубопроводу процесса в пределах 45° вертикального направления вверх или вертикального направления вверх.Передатчик должен быть установлен над боковым портом давления, чтобы жидкость могла быть выпущена в трубопроводПри измерении давления жидкости необходимо установить трубу, приводящую к давлению, подключенную к процессу трубопровода в горизонтальном направлении или в пределах 45° вниз в горизонтальном направлении.Передатчик устанавливается под портом давления на стороне, чтобы позволить газу выпускаться в трубопровод процесса.

Спецификация

Процесс установки беспроводного передатчика давления относительно прост и гибкий, но для обеспечения точности измерений и стабильности связиНекоторые пункты установки должны быть учтены.Ниже приведены шаги установки и меры предосторожности для беспроводного передатчика давления:

Шаги установки

1. **Выберите место установки**
- Убедитесь, что место установки может отражать фактическое измеренное давление и избегайте тупых углов или изгибов труб.
- Выберите место без помех и избегайте сильных источников электромагнитных помех, таких как преобразователи частот, радиопередатчики и т.д.
Для передачи на большие расстояния убедитесь, что не слишком много препятствий.

2. ** Подключить измеримую среду**
- Используйте подходящий разъем для подключения передатчика к трубе или интерфейсу давления.
- Убедитесь, что интерфейс хорошо запечатан, чтобы избежать утечки, влияющей на точность измерения.
- Избегайте непосредственного воздействия сильных вибраций или резких изменений температуры во время установки.

3. **Конфигурация питания и беспроводной связи**
- Проверьте питание батареи или внешнее питание, чтобы убедиться, что передатчик имеет достаточное питание.
- Настроить модуль беспроводной связи и установить параметры связи, такие как частота, адрес идентификации, скорость передачи данных и т.д.Убедитесь, что конфигурация связи соответствует приему..
- Для случаев, когда требуется взрывостойкость, убедитесь, что используются взрывостойкие батареи или источники питания, соответствующие стандартам.

4. **Испытание сигнала**
- После завершения установки выполните испытание сигнала, чтобы подтвердить, что данные могут передаваться на приемную сторону нормально.
- Испытать точность измерения передатчика давления и калибровать передатчик для выполнения требований измерения.

5. **Поставьте передатчик**
- Используйте подходящие крепления или фланцы, чтобы надежно установить передатчик, чтобы избежать ослабления.
- Если устройство должно быть установлено на открытом воздухе, лучше всего использовать защитную крышку для защиты устройства от природных факторов, таких как ветер и дождь.

Предупреждения

- ** Избегайте вибрации**: если установка осуществляется в месте с сильными вибрациями, следует принять меры по снижению вибрации, такие как добавление подушек для снижения вибрации.
- **Регулярное обслуживание**: проверяйте мощность батареи устройства и регулярно заменяйте или заряжайте батарею.
- **Защитные меры**: для суровой среды убедитесь, что передатчик имеет достаточно высокий уровень защиты, например, IP65 или более высокий уровень водонепроницаемости и пылезащищенности.
- **Защита от молнии и заземление**: При установке в местах с частыми молниями следует принять меры защиты от молнии и хорошо заземлять.
Предложения по установке для особых случаев

- **Окружающая среда с высокой или низкой температурой**: выберите передатчик, подходящий для диапазона температур, чтобы избежать повреждения оборудования из-за высокой или низкой температуры.
- **Взрывоопасная среда**: использовать взрывостойкие беспроводные передатчики давления и обеспечить соблюдение взрывостойких стандартов и требований.
- **Морская или коррозионная среда**: Выберите передатчик из коррозионностойких материалов для продления срока службы оборудования.

Правильная установка может обеспечить точность измерений и стабильность передачи данных беспроводного передатчика давления и продлить его срок службы.

Содержание продукции
1Все соединения интеллектуального передатчика не могут быть развязаны или демонтированы по желанию.
2Интеллектуальный передатчик давления должен быть помещен и обрабатываться осторожно, чтобы предотвратить повреждение диафрагмы и других принадлежностей.Он должен быть возвращен в нашу компаниюПри возвращении обязательно защищайте диафрагму передатчика и не позволяйте ей повреждаться во время транспортировки.Попаковать весь компонент в антивибрационные материалы и отправить его обратно в нашу компанию.

Разпаковка и полнота продукции
1При распаковке проверяйте, не повреждена ли упаковка, и проверяйте соответствие модели, спецификаций и контракта заказа передатчика с перечнем упаковки.Проверьте, если случайные аксессуары полны.
2Приборы для дифференциального давления / передатчика давления
● 1 экземпляр руководства по эксплуатации
● 1 экземпляр сертификата продукции
● 1 экземпляр данных о производственном контроле продукции
● 1 комплект розетки, проводки, крепления и U-образной карты (необязательно)

Упаковка и доставка


Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс перед отгрузкой.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
