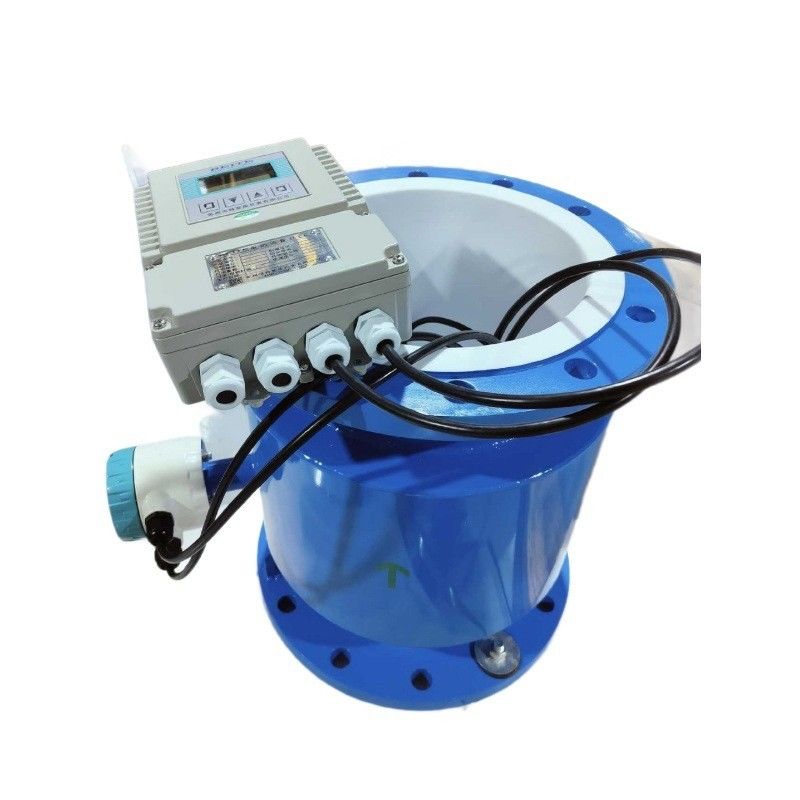

Измерение легкости потока жидкости Электромагнитный потокомер высокой точности

Введение электромагнитного расходомера

Электромагнитный расходомер — это прибор для измерения расхода, основанный на принципе электромагнитной индукции Фарадея, который широко используется при измерении расхода жидкостей и проводящих жидкостей. Принцип его работы можно кратко изложить в виде следующих шагов:

1. Принцип электромагнитной индукции Фарадея.
Принцип работы электромагнитного расходомера основан на законе электромагнитной индукции Фарадея, который описывает, что, когда проводящая жидкость протекает через магнитное поле, в жидкости генерируется электродвижущая сила (т. е. напряжение). Величина этой электродвижущей силы пропорциональна скорости потока.

В частности, когда жидкость проходит через магнитное поле, расположенное в трубопроводе расходомера, заряженные частицы в жидкости (например, ионы в воде) будут двигаться под действием магнитного поля и генерировать электродвижущую силу (напряжение) в направлении, перпендикулярном магнитному полю и скорости потока. Эта электродвижущая сила пропорциональна скорости потока жидкости.

2. Структурная композиция
Электромагнитный расходомер в основном состоит из следующих частей:

- **Датчик**: включает измерительную трубку и магнит. Жидкость, проходящая через измерительную трубку, создает электродвижущую силу за счет взаимодействия с магнитным полем.

- **Электрод**: электрод улавливает сигнал электродвижущей силы при контакте с жидкостью. Обычно электрод устанавливают на внутренней стенке измерительной трубки перпендикулярно направлению потока жидкости.
- **Конвертер сигналов**: преобразует сигнал электродвижущей силы, полученный электродом, в сигнал потока, а также отображает и обрабатывает его.

3. Процесс измерения расхода
- **Эффект магнитного поля**: когда жидкость проходит через измерительную трубку электромагнитного расходомера, встроенный магнит создает магнитное поле, перпендикулярное направлению потока.
- **Генерация электродвижущей силы**: когда заряженные частицы (например, ионы) в жидкости движутся в магнитном поле, в жидкости индуцируется электродвижущая сила в соответствии с законом Фарадея. Величина электродвижущей силы пропорциональна скорости потока.
- **Прием сигнала**: Электродвижущая сила жидкости в магнитном поле улавливается электродом, а разница напряжений между электродом и жидкостью отражает скорость потока.
- **Обработка сигнала и расчет расхода**: Обрабатывая сигнал электродвижущей силы, преобразователь может рассчитать фактическое значение расхода жидкости.

4. Преимущества и применение
- **Нет механических частей**: электромагнитный расходомер не имеет механических частей, поэтому нет износа и низкие затраты на техническое обслуживание.
- **Применимо к проводящим жидкостям**: Электромагнитный расходомер подходит для измерения расхода различных проводящих жидкостей, таких как вода, сточные воды, растворы кислот и щелочей, суспензии и т. д.
- **Не зависят от таких факторов, как плотность жидкости, вязкость, температура и т. д.**: результаты измерений не зависят от физических свойств жидкости и имеют высокую точность.

5. Сценарии применения
- Водоочистка, химические процессы, продукты питания и напитки, лекарства, шламы, нефть и газ и т. д., особенно при измерении агрессивных или вязких жидкостей.

Следует отметить, что электромагнитные расходомеры нельзя использовать для непроводящих жидкостей (таких как газ, нефть) или жидкостей без заряженных частиц в жидкости.

Импульсный выход
На выбор доступны два типа импульсного выхода: режим частотного выхода и режим импульсного выхода. Измеритель выдает непрерывный прямоугольный импульс в частотном режиме, а серию импульсов — в импульсном режиме. Частотный выход обычно используется для измерения расхода и суммирования за короткий период времени. Импульсный выход может быть напрямую подключен к внешнему счетчику и часто используется для суммирования длительных периодов времени.
Как упоминалось выше, транзисторная схема с открытым коллектором используется для частотного и импульсного выхода. Поэтому необходим внешний источник питания постоянного тока и нагрузка.

Функции
1. На измерение не влияют изменения плотности потока, вязкости, температуры, давления и проводимости. Высокая точность измерения гарантируется в соответствии с принципом линейного измерения.
2. Отсутствие препятствий в трубе, отсутствие потери давления и меньшие требования к прямолинейности трубопровода.
3. От DN 6 до DN2000 охватывает широкий диапазон размеров труб. Доступны различные вкладыши и электроды для удовлетворения различных характеристик потока.
4. Программируемое возбуждение поля прямоугольных волн низкой частоты, улучшающее стабильность измерений и снижающее энергопотребление.
5. Внедрение 16-битного микроконтроллера, обеспечивающего высокую интеграцию и точность; Полностью цифровая обработка, высокая шумостойкость и надежность измерений; Диапазон измерения расхода до 1500:1.
6. ЖК-дисплей высокого разрешения с подсветкой.
7. Интерфейс RS485 или RS232 поддерживает цифровую связь.
8. Интеллектуальное обнаружение пустой трубы и измерение сопротивления электродов для точной диагностики загрязнения пустой трубы и электродов.
9. Для повышения надежности используются компоненты SMD и технология поверхностного монтажа (SMT).

Основные приложения

Электромагнитный расходомер TQMF может использоваться для измерения объемного расхода проводящей жидкости в закрытом трубопроводе. Он широко применяется для измерения и контроля расхода в химической и нефтяной промышленности, металлургии, водоснабжении и сточных водах, сельском хозяйстве и ирригации, производстве бумаги, пищевой промышленности и фармацевтической промышленности. 1.3 Условия окружающей среды Температура окружающей среды: датчик: от -25 ℃ до + 60 ℃; преобразователь: от -25 ℃ до + 60 ℃. Относительная влажность: от 5% до 90%; 1.4Рабочие условия Максимальная температура жидкости: Компактный тип: 60 ℃ Дистанционный тип: Тефлон 150 ℃ Неопрен 80 ℃; 120℃ Полиуретан 70℃ Проводимость жидкости: ≥ 5См/см

Принципы измерения

Принцип измерения электромагнитного расходомера основан на законе электромагнитной индукции Фаради. Датчик в основном состоит из измерительной трубки с изолирующей облицовкой, пары электродов, установленных путем проникновения в стенку измерительной трубки, пары катушек и железного сердечника для создания рабочего магнитного поля. Когда проводящая жидкость протекает через измерительную трубку датчика, на электродах будет индуцироваться сигнал напряжения, прямо пропорциональный средней скорости потока жидкости. Сигнал усиливается и обрабатывается передатчиком для реализации различных функций отображения.

Схема преобразователя

Преобразователи подают стабильный возбуждающий ток на катушку датчика электронных расходомеров, чтобы получить константу B, усиливают электродвижущую силу и преобразуют ее в стандартные сигналы тока или частоты, чтобы эти сигналы можно было использовать для отображения, управления и обработки. Принципиальная схема преобразователя представлена ​​на рис. 2.1.

Таблица меню настройки параметров

Меню настройки конвертера состоит из 45 пунктов. Многие из них настраиваются производителем перед отправкой. Менять их при подаче заявления не обязательно. Всего несколько из них могут быть установлены пользователем в соответствии с приложением. Пункты меню перечислены в таблице ниже:

Сценарий применения:

Часто задаваемые вопросы
1. Вопрос: Какую информацию необходимо предоставить, чтобы выбрать подходящую модель?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон расхода, точность, подключение и другие параметры.
2. Вопрос: вы торговая компания или производитель?
О: Мы являемся одобренным ISO производителем, специализирующимся на приборах для измерения уровня и расхода.
Доступны услуги OEM и ODM. Добро пожаловать к нам в Китай.
3. Вопрос: Каков ваш минимальный заказ?
О: чтобы начать наше сотрудничество, возможен заказ образца.
4. Вопрос: Какова дата поставки интеллектуального мини-микротурбинного расходомера дизельного топлива?
О: Срок доставки составляет около 3-15 рабочих дней после получения оплаты.
5. Вопрос: Каковы ваши условия оплаты?
О: мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства взимается предоплата 30% и остаток 70% перед отправкой.
6. Вопрос: Есть ли у вас гарантия на расходомер?
О: Да, у нас есть гарантия 12 месяцев.
