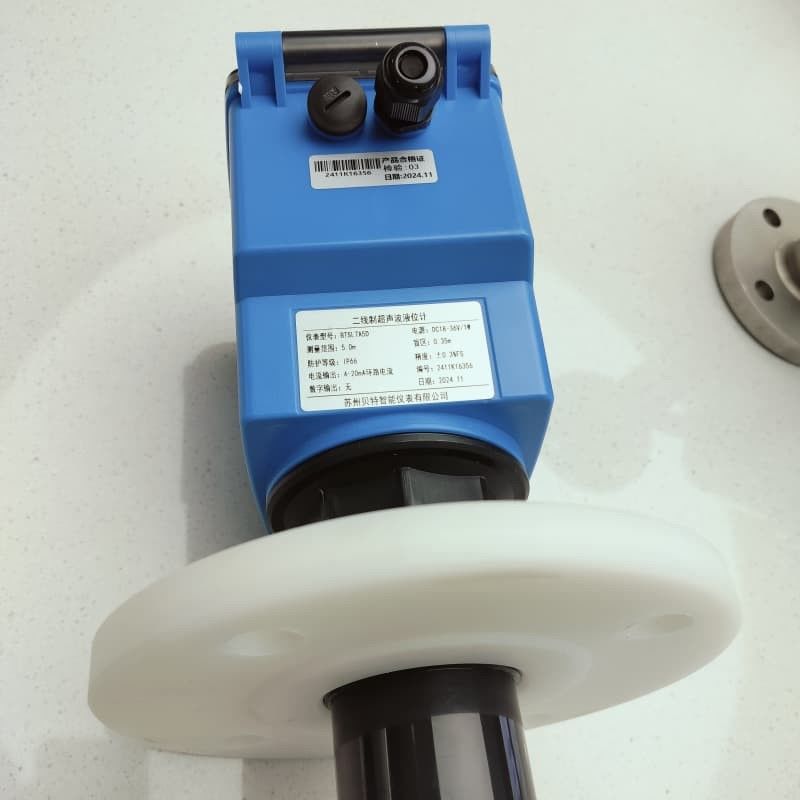

Ультразвуковой двухпроводной измеритель уровня - это прибор, используемый для измерения уровня жидких или твердых материалов.мониторинг материалов и экологическое управлениеЕго принцип работы заключается в использовании разницы во времени распространения ультразвуковой волны в среде для определения уровня жидкости.Устройство рассчитывает высоту жидкости или высоту накопления материала, излучая ультразвуковые сигналы и принимая отраженные сигналы.
Основные особенности:
1. **Двухпроводная конструкция**:
- В отличие от традиционных четырех- или трехпроводных ультразвуковых уровнеметров, двухпроводные используют два кабеля для подключения: один для питания и другой для передачи сигнала.Кабельные провода и проводки проще, что может снизить затраты на установку и обслуживание.
2. **Высокая точность и высокая стабильность**:
- Умеренный уровень имеет высокую точность и стабильность измерений и подходит для различных требований к определению уровня жидкости.
3. **Меры без контакта**:
- Поскольку измерения выполняются с помощью ультразвуковой волны, жидкость или материал не могут контактировать с датчиком, что уменьшает потребности в обслуживании, вызванные коррозией материала,масштабирование и другие проблемы.
4. ** Широкое применение **:
- Ультразвуковой двухпроводной измеритель уровня может широко использоваться в измерении уровня, особенно для коррозионной жидкости, очистки сточных вод, мониторинга уровня резервуара, хранения химических веществ и других областей.
5. ** Сильная анти-интерференционная способность **:
- Устройство разработано с учетом проблем электромагнитных помех на промышленных площадках и обычно обладает сильной способностью к противодействию помехам и может нормально работать в сложных условиях.
6. **Сигнализация и дистанционное наблюдение**:
- Многие двухпроволочные ультразвуковые измерители уровня жидкости имеют функцию сигнализации уровня жидкости, которая может отправлять сигналы вовремя, чтобы напомнить операторам об этом.Современные версии уровнеметров также поддерживают дистанционное наблюдение, что удобно для удаленного управления и управления.
Принцип работы:
- Ультразвуковой двухпроводной ультразвукомер использует для измерения принцип распространения ультразвуковой волны.сигнал распространяется на поверхность жидкости или поверхность материала и отражается обратноВысота уровня жидкости рассчитывается на основе времени, необходимого для передачи и приема ультразвуковой волны, в сочетании со скоростью звука.Скорость звука изменяется в зависимости от температуры, давление и диэлектрическая постоянная среды, поэтому обычно необходимо компенсировать эти факторы для улучшения точности измерения.
Преимущества:
- **Низкая стоимость**: конструкция с двумя проводами уменьшает сложность монтажа и проводки, тем самым снижая общие затраты.
- **Простая установка**: метод соединения с двумя кабелями облегчает установку по сравнению с традиционными устройствами с четырьмя проводами.
- **Дистанционная регулировка**: многие двухпроволочные ультразвуковые уровни могут поддерживать дистанционную регулировку и конфигурацию, что удобно для работы на месте.
Применение:
- **Водная промышленность**: используется для контроля уровня жидкости во время очистки сточных вод и сточных вод.
- **Петрохимия**: измерение уровня жидкости в нефтяных баках и баках хранения химических веществ.
- **Продовольствие и напитки**: Подходит для хранения и контроля уровня жидкой пищи и напитков.
- **Промышленность по охране окружающей среды**: отслеживать изменения уровня жидкости в различных бассейнах очистки.
Примечания:
1. **Факторы окружающей среды**: на измерение ультразвуковых уровнеметров могут влиять такие факторы окружающей среды, как температура, влажность и давление, и требует надлежащей калибровки.
2. **Отражающая поверхность**: поверхность жидкости должна быть гладкой. Пенообразование, пара и т.д. могут влиять на отраженный сигнал и вызывать ошибки измерения.
3. **Препятствия**: Ультразвуковой передатчик и приемник измерителя уровня должны быть защищены от грязи или осадков, в противном случае точность измерения будет нарушена.
Преимуществами двухпроводной ультразвуковой шкалы являются простота проводки и низкая стоимость,но также необходимо учитывать вышеуказанные факторы окружающей среды и ограничения при фактическом использовании для обеспечения точного измерения.
Описание
Ультразвуковой гидролимит - это цифровой прибор для измерения уровня жидкости, управляемый микропроцессором.Звуковая волна отражается поверхностью жидкости и принимается тем же датчиком или ультразвуковым приемникомОн преобразуется в электрический сигнал через пьезоэлектрический кристалл или магнитостриктивное устройство, и передается и принимается звуковой волной.время для расчета расстояния от датчика до поверхности измеряемой жидкостиИз-за бесконтактного измерения измеряемая среда практически неограничена и может широко использоваться для измерения высоты различных жидких и твердых материалов.
Многоимпульсная многоточечная низковольтная многоточечная передающая схема, многоточечная приемная схема с двойным сбалансированным подавлением шума
Это повышает надежность прибора, решает проблему неточного измерения неравномерных уровней материала и значительно повышает способность к борьбе с помехами,позволяет ему стабильно работать вблизи передающей башни подстанции.
Автоматическое регулирование мощности, управление усилением, компенсация температуры.
Технология обнаружения Yingling и богатые программные функции подходят для различных сложных условий.
Технология расчета формы волны улучшает точность измерений прибора.
Функция подавления помех эхо обеспечивает подлинность данных измерений.
16-битная конверсия D/A улучшает точность и разрешение текущего вывода.
Датчик изготовлен из тетрафлюороэтиленового материала и может использоваться в различных коррозионных ситуациях.
Многообразные формы вывода: программируемый выход реле, высокоточный выход тока 4-20mA, выход цифровой связи Rs-485, разделение ультразвукового жидкостного уровня.
Спецификация
Основные параметры интегрированного ультразвукового жидкостного уровня
| Диапазон измерений |
0-3, 5, 8, 10, 15, 20, 30, 40, 50 100 м |
| Точность |
00,25% |
| слепое пятно |
0.15-0.7м |
| Рабочая температура |
-20°C-+60°C |
| диапазон давления |
-1-16 кг |
| питание |
24ВДС, 220ВАК |
| выходной |
4-20mA, Rs-485 |
| контроль |
Двухстороннее реле |
| Уровень защиты |
IP68 |
| Способ отображения |
12864 точечный ЖК-дисплей |
Основные параметры ультразвукового жидкостного уровня измерителя типа корпуса датчика, устойчивого к коррозии
| Диапазон измерений |
0-3, 5, 8, 10, 15, 20 м, 30, 40, 50, 60, 70 м |
| Точность |
00,25% |
| слепое пятно |
0.15-1,2 м |
| Рабочая температура |
Передатчик - 20°C - 55°C Датчик - 25°C - 80°C |
| диапазон давления |
-1-16 кг |
| питание |
24ВДС, 220ВАК |
| выходной |
4-20mA, Rs-485 |
| контроль |
Четырехстороннее реле |
| Уровень защиты |
IP68 |
| Способ отображения |
12864-точечный ЖК-дисплей, коррозионно-устойчивый корпус датчика из тетрафлюороэтилена |
Технические показатели
| Диапазон измерений |
00,3 ‰ 5 м, 0,3 ‰ 8 м, 0,5 ‰ 12 м |
| слепое пятно |
< 0,3 м, < 0,5 м |
| угол запуска |
12° Малое разрешение дисплея: 1 мм |
| Точность |
± 0,3% × диапазон |
| показывать |
Четыре цифры и восемь сегментов: 0,5-дюймовый светодиод |
| рабочая частота |
20 КГц ~ 43,0 КГц (в зависимости от спецификаций модели) |
| Настройки сайта |
Калибровка завершается с помощью кнопки измерения уровня: заводская калибровка, может быть калибрована на месте |
| Аналоговый выходный сигнал |
Нагрузка 4 ′′20mA> 300Ω; 0 ′′5V; 1 ′′5V |
| цифровой выход |
RS485 (поддерживает Modbus) выход переключателя NPN |
| Рабочее напряжение |
Потребление мощности в DC1224V<1,5 Вт |
| Размеры |
Φ83×145×M65 |
| материалы из оболочек |
PP |
| вес |
272 грамм ((5 м); 410 грамм ((12 м) |
| Способ установки |
Внешняя прямая нить трубы M65×1.5 |
| Уровень защиты |
IP65 |
| температура |
-10°C ≈60°C |
Принцип установки
При работе ультразвукового жидкостного уровня из преобразователя (пробы) испускаются высокочастотные импульсные звуковые волны, которые отражаются поверхностью измеряемого объекта (поверхность воды).Преломленное отраженное эхо принимается тем же преобразователем (зондой) и преобразуется в электрический сигнал. Время между передачей и приемом импульса (время движения звуковой волны) пропорционально расстоянию от преобразователя до поверхности объекта.Соотношение между расстоянием передачи звуковой волны S, скорость звука C и время передачи T могут быть выражены по формуле: S= CXT /2
При установке ультразвукового жидкостного уровня измеряющего устройства необходимо учитывать проблему слепой зоны ультразвукового жидкостного уровня измеряющего устройства.Ультразвуковой передатчик не может измерить уровень жидкостиПоэтому при определении диапазона измерения ультразвукового жидкостного уровня необходимо оставить отрывок в 50 см. При установкеСонд передатчика должен быть выше максимального уровня жидкости.Только таким образом можно обеспечить точное наблюдение за уровнем жидкости и безопасность ультразвукового жидкости.
При фактическом использовании, из-за плохих соображений установки, линзомер был погружен в воду, в результате чего линзомер был полностью поврежден.
Особенности ультразвукового уровня SGM
Низкая цена, небольшие размеры и легкий вес, он может быть использован для неконтактного измерения уровня жидкостей и сыпучих твердых веществ в пищевой, химической, полупроводниковой и других отраслях промышленности,и может использоваться для удаленного контроля уровня и управления насосом.
Следует обратить внимание на механическую установку: установка должна быть перпендикулярной к поверхности измеряемого объекта, избегать использования для измерения пеновых объектов,и избегать установки на расстоянии меньшем, чем расстояние слепой зоны от поверхности измеряемого объекта (слепая зона: каждый изделие будет иметь стандарт, который будет известен с продуктом), следует считать, что пучок избегает блокирующих материалов и не соответствует заполнительному роту и стенке контейнера.При обнаружении крупных твердых объектов, ориентация зонда должна быть регулирована для уменьшения ошибок измерения.
Каталог
| BTSL7100 |
Ультразвуковой измеритель уровня |
| Модель |
А. |
Одночастичная система с двумя проводами |
| |
В. |
Интегрированная трехпроводная система |
| |
В |
Интегрированная четырехпроводная система |
| |
D |
Разделенный четырехпроводный упрощенный тип |
| |
Е |
Стандартный тип четырехпроводного разделения |
| Соотношение дальности |
4 |
L=4m |
| |
6 |
L=6m |
| |
8 |
L=8m |
| |
10 |
L=10м |
| |
12 |
L=12m |
| |
15 |
L=15m |
| |
20 |
L=20 м |
| |
30 |
L=30м |
| |
40 |
L=40м |
| |
обычай |
L=.....m |
| напряжение |
D |
Дисплей с жидкокристаллическими дисплеями DC24V |
| |
Е |
Дисплей цифровой трубки с светодиодным приводом DC24V |
| |
А. |
ЖК-дисплей с жидкокристаллическими кристаллами AC220V |
| Расширение зонда |
** мм |
Упаковка и доставка
