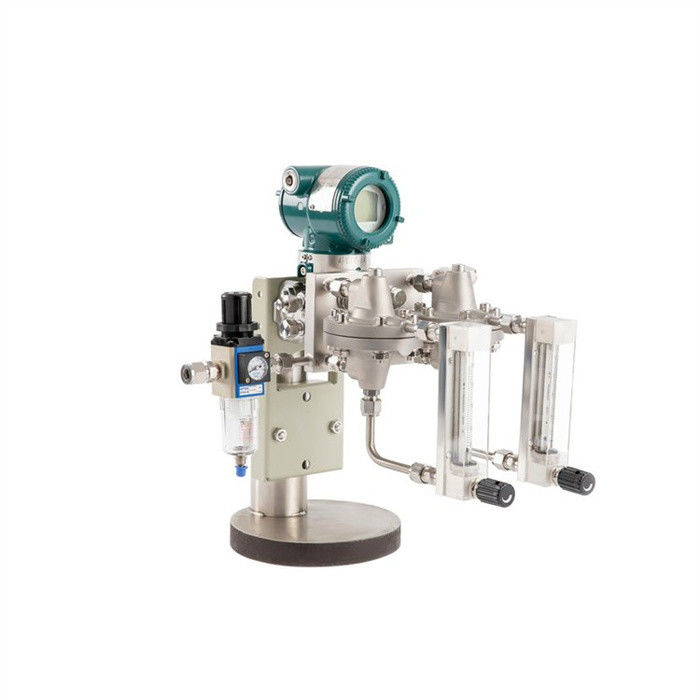

Устройство очистки потока Измерение потока Постоянная выходная величина потока

Применение продукта

В дополнение к возможности измерения уровня чистых жидкостей, пузырьковый уровниметр (измеритель уровня воздуха) более подходит для коррозионных коррозионных жидкостей, жидкостей с высокой вязкостью,жидкости, склонные к кристаллизацииИзмерение уровня жидкости и некоторых уровней материала флюидизированного покрытия и уровней материала реакции полимеризации.Особенно подходит для химических волокон, химическая промышленность и другие отрасли.

 Принцип

Принцип измерения уровня вдыхаемой жидкости состоит в следующем: вставьте вдыхающую трубу в открытый контейнер, и воздух или инертный газ (например, азот) как источник газа фильтруется через фильтр. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inletЗатем чистый воздух вдыхается в жидкость для измерения через потокомер плавания, клапан постоянного потока и трубопровод для воздуходушения.и скорость потока устанавливается регулирующим клапаном потока на плавучем потокометреПостоянный поток газа Он выходит из нижней порты трубки, помещенной в жидкость, пузыри и выпускается через жидкость в атмосферу.При наличии следовых пузырей (примерно 25 ~ 160L / H), выпускаемых из нижнего конца трубы для дуновения (из-за следового количества пузырей и низкой скорости потока газа, потеря воздуха вдоль пути в трубе может быть проигнорирована, так что давление воздуха в трубе почти то же самое, что и уровень жидкости статическое давление равно),поэтому значение давления, указанное дифференциальным передатчиком давления, отражает уровень жидкости.

  Характеристики

Система измерения уровня жидкости, состоящая из устройства для дуния воздуха, не имеет движущихся частей.

Установка одного метра, установка панели, опциональная одноканальная, двуканальная или многоканальная структура.

Структура компактная и прочная, а основные компоненты, необходимые для измерения, могут быть интегрированы на одной панели для легкой установки и обслуживания.

Полная механическая структура, хорошая герметика, низкий уровень отказов и низкое обслуживание.

Шаги отладки воздушного жидкостного уровня

(1) После установки на месте устройства для дуния воздуха, передатчика дифференциального давления (давления) и трубы для дуния воздуха,должна быть обеспечена герметичность всей системы воздуходушения;Утечка в системе воздуходушения приведет к большим ошибкам в результатах измерений.

(2) Пользователь сначала включает питание передатчика дифференциального давления (давления) и наблюдает, равно ли значение показания передатчика дифференциального давления (давления) нулю.Если это не ноль, регулируйте нулевую точку дифференциального передатчика давления (давления).

(3) Откройте впускные и выпускные клапаны источника воздуха на панели устройства для дуния воздуха.регулировать выходное давление клапана понижающего давление до 0.2-0.4 МПа и скорость потока воздуха до 30 л/ч. Следите за разницей. Проверьте, равно ли значение показания передатчика давления нулю.

(4) Введите трубку в измеряемую среду.наблюдать, является ли соответствующая связь между показанием дифференциального передатчика давления (давления) и уровнем жидкости последовательной и является ли выход стабильным;Проверить, соответствует ли объем газа и нормальная ли соответствующая связь между индикацией дифференциального давления (давления) передатчика и изменением уровня жидкости.может быть введена в эксплуатацию.

Настройка параметров воздушно-дующего жидкостного уровня

(1) Давление источника воздуха: 0,4-0,8 МПа

(2) Выходное давление клапана понижающего давление: 0,2-0,4 МПа

(3) Рекомендуемая скорость потока воздуха: 20 ~ 160 л/ч (выбирать соответствующую скорость потока в соответствии с условиями работы на месте)

Упаковка и доставка


Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
