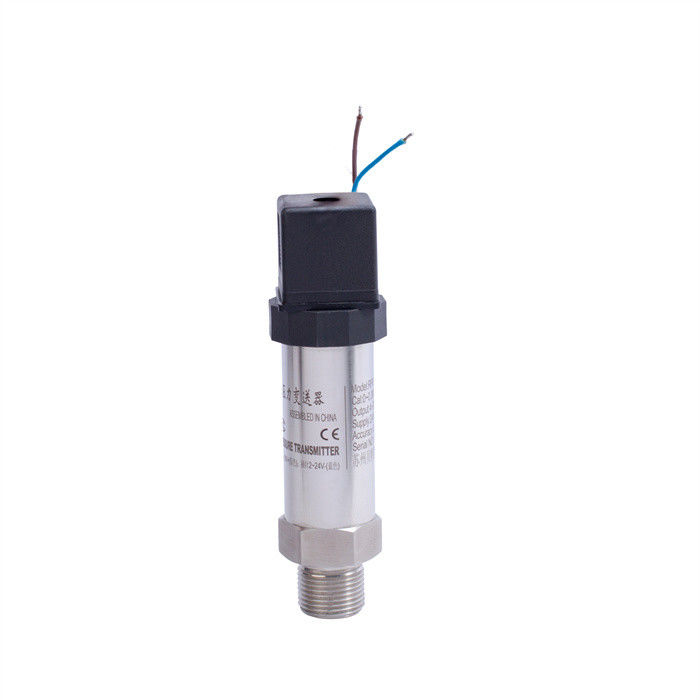

Компактный передатчик давления Преобразователь Прибор давления

Модуль платы
Модуль платы электропередатчика представляет собой плату электропередач, использующую специальную для применения технологию интегральной схемы и поверхностной упаковки.Плата принимает сигнал от датчика и корректирует и линейноВыходная часть модуля платы преобразует цифровой сигнал в аналоговый выходной сигнал.и передатчик HART может общаться с ручным оператором HART или верхним программным обеспечением компьютера.
1.2.1 Преобразование A/D
схема преобразования A/D использует 16-разрядную интегральную схему низкой мощности для преобразования аналогового тока выхода демодулятора в цифровой ток,который предоставляется микропроцессору в качестве входного сигнала.
1.2.2 Микропроцессор
Микропроцессор передатчика управляет преобразованием A/D и D/A, а также может выполнять самодиагностику и осуществлять цифровую связь.цифровое значение давления обрабатывается микропроцессором и хранится в виде числа для обеспечения точных коррекций и преобразования инженерных единицКроме того, микропроцессор также может выполнять линейную линейность датчика, соотношение диапазона, время затухания и другие функции.
1.2.3 EEPROM память
EEPROM хранит все конфигурации, характеристики и цифровые тонко настроенные параметры, память не изменчива, так что даже если электричество отключено,хранящиеся данные могут оставаться нетронутыми для достижения интеллектуальной связи в любое время.
1.2.4 Преобразование D/A
Конверсия D/A преобразует исправленный цифровой сигнал, отправляемый микропроцессором, в аналоговый сигнал 4-20mA и выводит его в петлю.
1.2.5 Цифровая связь
Передатчик проверяется и настраивается с помощью коммуникатора или любой хостинговой системы, поддерживающей протокол связи HART для завершения связи.Протокол HART использует промышленный стандарт BELL202 частотный фазовый сдвиг (FSK), с цифровым сигналом 1200 Гц или 2200 Гц, наложенным на сигнал 4 ~ 20 мА для достижения связи, связи, частотный сигнал на процессе 4 ~ 20 мА не производит никаких помех.

Функциональный параметр
Средство применения: жидкость, газ и пар.
Диапазон измерений: см. сертификат и этикетку продукта.
Выходной сигнал: двухпроводной 4 ~ 20Ma DC или наложенный номер HART на 4 ~ 20Ma DC
Словесный сигнал, свободный выбор линейного или корневого выхода пользователя (дифференциальное давление).
Электроснабжение: питание 12 ~ 45VDC, а общее рабочее питание 24VDC.
Нагрузка: максимальное сопротивление нагрузки RL на плату является: RL = (Vs-12V) /0,023A,
В формуле RL: максимальное сопротивление нагрузке Ω, максимальное RL 600Ω во время связи; Vs: питание
Напряжение V.

Диапазон и нулевое положение: передатчик может регулироваться кнопкой на месте или путем принятия HART
Коммуникатор регулируется дистанционно.
Положительный и отрицательный перевод: Дифференциальный передатчик давления: Максимальный положительный перевод - верхняя граница диапазона измерений (URL)
То же самое, что и ниже) разница от диапазона измерения; Максимальная отрицательная миграция URL. Передатчик давления: Max
Положительное значение переноса - это разница между URL и измеренным диапазоном.
Передатчик абсолютного давления: максимальная положительная передача - это разница между URL и измеренным диапазоном; без нагрузки
Мигрируйте.
Сигнализация по отказу: программа самодиагностики обнаруживает отказ с аналоговым выходом более 22 мА или ниже
При сигнализации 3,9 мА сигнализация высокой и низкой сигнализации может быть выбрана с помощью электронного переключателя компонента.
Защита от записи состояния передатчика: переключатель на электронный компонент, чтобы предотвратить конфигурацию передатчика
Изменение.
Температурный диапазон: электронная схема: -30 ~ +85°C

Чувствительный элемент (наполненный силиконовым маслом): -40 ~ +104°C (наполненный инертным маслом): -184 ~ +71°C
Температура хранения: -30 ~ +85°C
Время запуска: максимальное заглушение < 2 с
Абсорбция объема: < 0,16 см3
Оглушитель: электрическое оглушитель 0 ~ 16 с, может регулироваться с интервалом 0,1 с, чувствительный элемент (зарядка
Силиконовое масло) естественное время 0,2 с, время затухания кода диапазона 3 составляет 0,4 с.

Упаковка и доставка


Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
