Магнитный клапан, измеряющий уровень жидкости

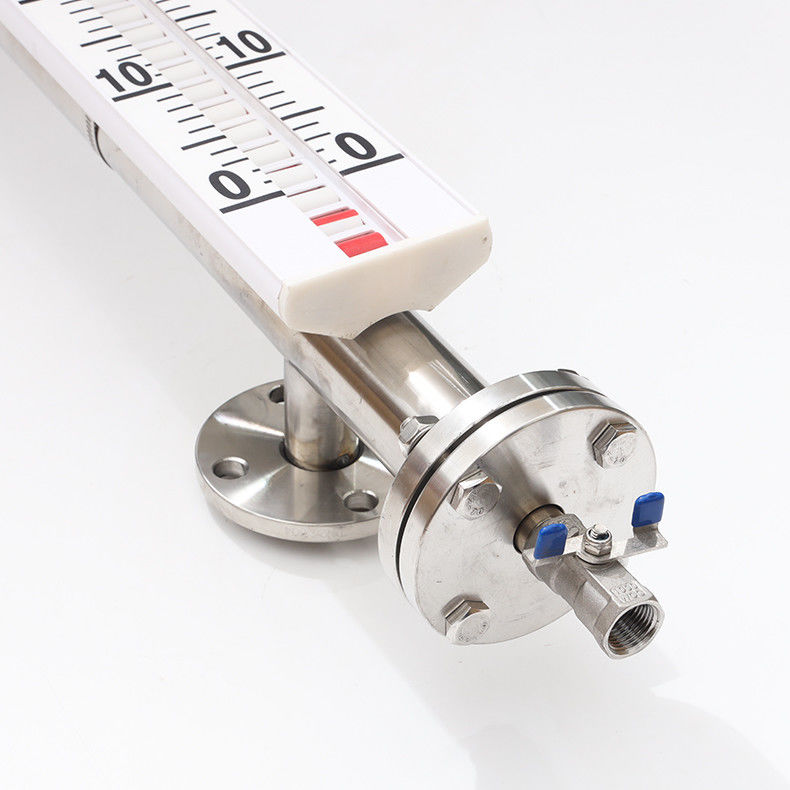

 Магнитный плавучий измеритель уровня UZ-AF

Описание
Как показано на рисунке, магнитный плавучий измеритель уровня разрабатывается на основе принципа плавания и магнитного сцепления.плаватель в основной трубе измерителя уровня также поднимается или падаетМагнитная сталь в плавателе передается к индикатору флип-колонны через магнитное соединение, заставляя красные и белые флип-колонны переворачиваться.колонка переворачивается от белого к красномуКогда уровень жидкости падает, колонка переворачивается с красного на белый.таким образом, реализуя указание уровня жидкости.

Основные параметры
Диапазон измерений: (200-25000) мм
Точность: 10 мм
Средняя температура: ≤ 450°C
Рабочее давление: ≤ 32 МПа
Средняя плотность: ≥ 0,45 г/см3
Средняя вязкость: ≤ 0,4 Pa·S
Фланц соединения: стандарт GB9119-2000, также может быть настроен в соответствии с фактическими требованиями клиента.
Примечание: когда установка горизонтального измерителя зависит от окружающей среды, пространственное положение L1≤300 мм, которое должно быть четко указано при заказе.


просыпаться Принцип
Магнитный флип-столбец UHZ/C основан на принципе плавательной способности и магнитного сцепления. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). Повернуть на 180°C и показать белым) для достижения цели измерения и отображения положения измеренного уровня жидкости.UHZ/C серии магнитный флип колонны жидкости уровня измерителя имеет полость, которая вмещает плавательОн соединяет контейнер с помощью фланцев или других интерфейсов; таким образом,Внутренняя часть полости Уровень жидкости находится на той же высоте, что и уровень жидкости в емкости, так что плаватель в полости будет подниматься и опускаться с подъёмом и опусканием уровня жидкости в контейнере; мы не можем видеть уровень жидкости в это время, поэтому мы установили плаватель за пределами полости.Дисплей с переключающейся колонкойКогда мы делали плавучую систему, мы устанавливали магнитную сталь на стыке плавучей системы, которая погружалась в жидкость и плавучую часть.его магнитность передается к колонне подсветка через оболочкуПоскольку магнитная колонна является цилиндром, состоящим из двух полуцилиндров, красного и белого,цвет снаружи дисплея в сторону колонки переворачивания изменится после переворачивания на 180° (красный ниже уровня жидкости)Каждая магнитная колонна имеет двухцветную осевую симметричную структуру.Расстояние между двумя магнитными флип колонны 10 мм или 20 ммБелый и красный используются для обозначения части газовой фазы и части жидкой фазы соответственно.Вы также можете выбрать нижнюю часть белый, чтобы указать жидкую часть и верхнюю часть красный, чтобы указать газПересечение красного и белого - это граница между жидкой и газовой фазами.Этот гидролимит жидкости также может использоваться для измерения интерфейса между двумя средами с различной плотностью.
UHZ/C серии магнитный подъемный столбец жидкостного уровня измерителя тип управления основан на магнитной подъемной пластине жидкостного уровня измерителя и добавляет магнитный переключатель.магнитный сигнал переключателя может быть использован для управления или сигнализации уровня жидкости; удаленно Тип передачи заключается в добавлении датчика передачи 4 ~ 20mA на основе магнитной колонки измерения уровня жидкости.изменения уровня жидкости передаются в диспетчерскую комнату через датчик передачи;, кабелей и приборов для достижения дистанционного управления.

Спецификация

Характеристики продукции UHZ/C серии магнитного флип-колонны жидкости
Немноженные части магнитных колец UHZ/C изготавливаются из 321, 316, 316L, 304, 321 облицованных ПТФЕ (политетрафторуэтилен), ПВХ, ПП и других материалов.Операция стабильная и надежная. Этот продукт соответствует HG/ T2742-95, фланц соответствует стандарту HG/20592-97.
1. конструкция простая, компактная, прочная и надежная, имеет длительный срок службы, не требует обслуживания и может быть установлена и использована на открытом воздухе в течение многих лет;
2Измерительная трубка полностью изолирована от части отображения уровня жидкости, передатчика уровня жидкости и сигнализационного выключателя с точки зрения давления и сопротивления газа.
3Широкий диапазон рабочего давления, сопротивление давлению ≤ 16 МПа;
4Широкий диапазон температур работы, обычного типа ≤ 350°C,
Тип дистанционной трансмиссии ≤ 80°C, антикоррозионный тип ≤ 120°C
5Широко используется для измерения уровня высоко коррозионных, легковоспламеняющихся, взрывоопасных, токсичных и других жидкостей;
6Каждая модель может быть оснащена одним или несколькими автоматическими сигнализационными переключателями для автоматической сигнализации высоких и низких уровней жидкости.
7Каждая модель может быть оснащена дополнительным датчиком уровня жидкости 4-20mA для достижения дистанционного централизованного измерения и управления.
Магнитные флип-колонны для измерения уровня жидкости серии UHZ/C
UHZ/C серии магнитный флип колонна уровень измеритель может широко использоваться в различных резервуарах для хранения жидкости, резервуарах для хранения, резервуарах для хранения жидкости, реакционных резервуарах, резервуарах для ферментации и т.д. в нефти, химической,нефтяные месторожденияНефтепродукты, сжиженный газ, жидкий аммиак, сильные кислотные и щелочные жидкости, бочки котлов электростанций, деагераторы, резервуары для отвода, резервуары для обратной воды,нагреватели высокого и низкого давления, конденсаторы, испарители и другие сосуды под давлением с линией 321, 304, 321+ (F46, F4, PTFE), 316, 316L, PVC, PP совместимые жидкие среды жидкостного уровня,измерение и отображение поверхности жидкости и двух различных интерфейсов медиаСуществует множество различных форм установки, из которых пользователи могут выбрать, чтобы адаптироваться к требованиям различных случаев и условий.по своей сути безопасный и взрывостойкий, может отвечать требованиям различных случаев использования.
Магнитный флип-колонна UHZ/C серии жидкостной уровниметр дополнительных функций
Для удовлетворения потребностей различных случаев и условий можно добавить следующие варианты:
1Каждая модель может быть оснащена дополнительным пассивным самоподдерживающимся переключателем сигнализации Включение/Выключение для автоматического управления или сигнализации высоких и низких уровней жидкости;
2Каждая модель может быть оснащена дополнительным датчиком уровня жидкости 4-20mA для достижения дистанционного централизованного измерения и управления.
3Выпускный клапан в нижней части линейки уровня жидкости облегчает слив во время использования.

- Что?

Упаковка и доставка


Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
