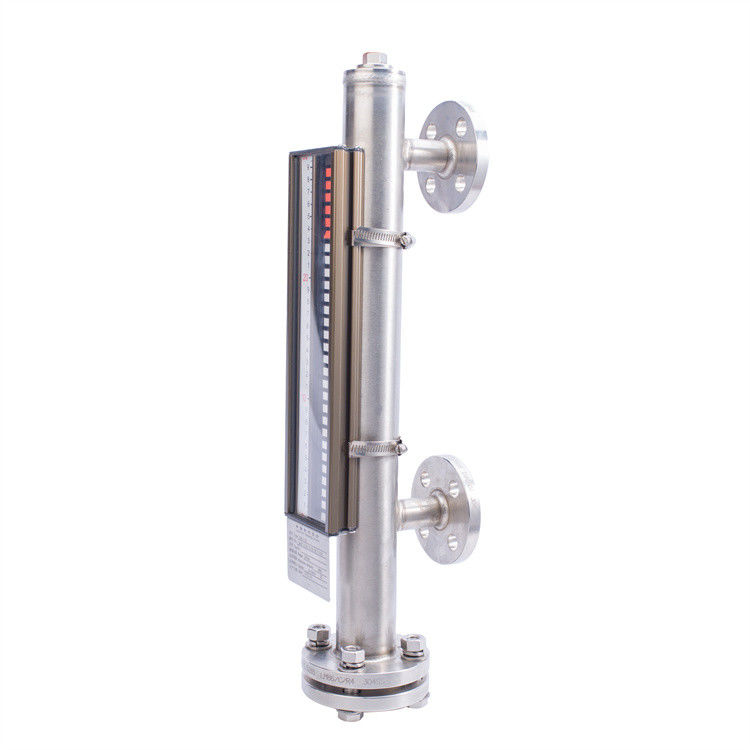

Магнитный плавучий измеритель уровня жидкости с дистанционной передачей UZ-AY

Как показано на рисунке, водомер состоит в основном из пяти частей: основного корпуса, магнитного плавателя, датчика, передатчика и дисплея.Его принцип работы заключается в том, что магнитный плавучий в основном корпусе одновременно привлекает переключатель тростника в соответствующем положении в датчике, как уровень жидкости поднимается и падает, так что общее сопротивление (или напряжение) в датчике соответствующим образом меняется, а затем сопротивление (или напряжение) преобразуется в 4-20mA.Выходный стандартный сигнал постоянного тока через передатчик, and then the WXDZ series digital liquid level controller specially produced by our factory displays the liquid level and sets the upper and lower limit alarms to achieve position control or adjustment of the liquid level. Кроме того, он также может быть сочетается с WXDZ типа световой колонки цифрового дисплея, произведенного нашей фабрикой, и дисплей более интуитивно понятен.Или он может быть совмещен с любым другим дисплеем или регулятором, который может принять 4-20mAВвод сигнала постоянного тока для удаленного отображения, управления положением, периодической или непрерывной регулировки уровня жидкости PID.
Основные параметры
Диапазон измерений: (200-6000) мм, специальный расширенный тип может быть изготовлен в секциях.
Точность: 10 мм
Средняя температура: ≤ 450°C
Рабочее давление: ≤ 32 МПа
Средняя плотность: ≥ 0,45 г/см3
Средняя вязкость: ≤ 0,4 Pa·S
Выходной сигнал: (4 ≈ 20) mA·DC
Электрическое питание: 24В·DC±5%
Электрический интерфейс: M20×1,5 внутренняя нить
Уровень взрывостойкости: Внутренне безопасный тип ExiaIICT1T6
Уровень защиты: IP65


просыпаться Принцип
Магнитный флип-столбец UHZ/C основан на принципе плавательной способности и магнитного сцепления. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). Повернуть на 180°C и показать белым) для достижения цели измерения и отображения положения измеренного уровня жидкости.UHZ/C серии магнитный флип колонны жидкости уровня измерителя имеет полость, которая вмещает плавательОн соединяет контейнер с помощью фланцев или других интерфейсов; таким образом,Внутренняя часть полости Уровень жидкости находится на той же высоте, что и уровень жидкости в емкости, так что плаватель в полости будет подниматься и опускаться с подъёмом и опусканием уровня жидкости в контейнере; мы не можем видеть уровень жидкости в это время, поэтому мы установили плаватель за пределами полости.Дисплей с переключающейся колонкойКогда мы делали плавучую систему, мы устанавливали магнитную сталь на стыке плавучей системы, которая погружалась в жидкость и плавучую часть.его магнитность передается к колонне подсветка через оболочкуПоскольку магнитная колонна является цилиндром, состоящим из двух полуцилиндров, красного и белого,цвет снаружи дисплея в сторону колонки переворачивания изменится после переворачивания на 180° (красный ниже уровня жидкости)Каждая магнитная колонна имеет двухцветную осевую симметричную структуру.Расстояние между двумя магнитными флип колонны 10 мм или 20 ммБелый и красный используются для обозначения части газовой фазы и части жидкой фазы соответственно.Вы также можете выбрать нижнюю часть белый, чтобы указать жидкую часть и верхнюю часть красный, чтобы указать газПересечение красного и белого - это граница между жидкой и газовой фазами.Этот гидролимит жидкости также может использоваться для измерения интерфейса между двумя средами с различной плотностью.
UHZ/C серии магнитный подъемный столбец жидкостного уровня измерителя тип управления основан на магнитной подъемной пластине жидкостного уровня измерителя и добавляет магнитный переключатель.магнитный сигнал переключателя может быть использован для управления или сигнализации уровня жидкости; удаленно Тип передачи заключается в добавлении датчика передачи 4 ~ 20mA на основе магнитной колонки измерения уровня жидкости.изменения уровня жидкости передаются в диспетчерскую комнату через датчик передачи;, кабелей и приборов для достижения дистанционного управления.

Спецификация

Характеристики продукции UHZ/C серии магнитного флип-колонны жидкости
Немноженные части магнитных колец UHZ/C изготавливаются из 321, 316, 316L, 304, 321 облицованных ПТФЕ (политетрафторуэтилен), ПВХ, ПП и других материалов.Операция стабильная и надежная. Этот продукт соответствует HG/ T2742-95, фланц соответствует стандарту HG/20592-97.
1. конструкция простая, компактная, прочная и надежная, имеет длительный срок службы, не требует обслуживания и может быть установлена и использована на открытом воздухе в течение многих лет;
2Измерительная трубка полностью изолирована от части отображения уровня жидкости, передатчика уровня жидкости и сигнализационного выключателя с точки зрения давления и сопротивления газа.
3Широкий диапазон рабочего давления, сопротивление давлению ≤ 16 МПа;
4Широкий диапазон температур работы, обычного типа ≤ 350°C,
Тип дистанционной трансмиссии ≤ 80°C, антикоррозионный тип ≤ 120°C
5Широко используется для измерения уровня высоко коррозионных, легковоспламеняющихся, взрывоопасных, токсичных и других жидкостей;
6Каждая модель может быть оснащена одним или несколькими автоматическими сигнализационными переключателями для автоматической сигнализации высоких и низких уровней жидкости.
7Каждая модель может быть оснащена дополнительным датчиком уровня жидкости 4-20mA для достижения дистанционного централизованного измерения и управления.
Магнитные флип-колонны для измерения уровня жидкости серии UHZ/C
UHZ/C серии магнитный флип колонна уровень измеритель может широко использоваться в различных резервуарах для хранения жидкости, резервуарах для хранения, резервуарах для хранения жидкости, реакционных резервуарах, резервуарах для ферментации и т.д. в нефти, химической,нефтяные месторожденияНефтепродукты, сжиженный газ, жидкий аммиак, сильные кислотные и щелочные жидкости, бочки котлов электростанций, деагераторы, резервуары для отвода, резервуары для обратной воды,нагреватели высокого и низкого давления, конденсаторы, испарители и другие сосуды под давлением с линией 321, 304, 321+ (F46, F4, PTFE), 316, 316L, PVC, PP совместимые жидкие среды жидкостного уровня,измерение и отображение поверхности жидкости и двух различных интерфейсов медиаСуществует множество различных форм установки, из которых пользователи могут выбрать, чтобы адаптироваться к требованиям различных случаев и условий.по своей сути безопасный и взрывостойкий, может отвечать требованиям различных случаев использования.
Магнитный флип-колонна UHZ/C серии жидкостной уровниметр дополнительных функций
Для удовлетворения потребностей различных случаев и условий можно добавить следующие варианты:
1Каждая модель может быть оснащена дополнительным пассивным самоподдерживающимся переключателем сигнализации Включение/Выключение для автоматического управления или сигнализации высоких и низких уровней жидкости;
2Каждая модель может быть оснащена дополнительным датчиком уровня жидкости 4-20mA для достижения дистанционного централизованного измерения и управления.
3Выпускный клапан в нижней части линейки уровня жидкости облегчает слив во время использования.

- Что?

Упаковка и доставка


Частые вопросы
1В: Какую информацию необходимо предоставить для выбора подходящей модели?
A: Область применения, номинальное давление, средняя и средняя температура, источник питания, выход,
Диапазон потока, точность, соединение и другие параметры.
2Вопрос: Вы торговая компания или производитель?
О: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и потока.
OEM и ODM услуги доступны. Добро пожаловать посетить нас в Китае.
3. Q: Каков ваш MOQ?
О: Для начала нашего сотрудничества приемлем заказ на образцы.
4. Вопрос: Какова ваша дата поставки для интеллектуального мини-микротурбинного топливного масла дизельного потокового счетчика?
О: Дата доставки составляет около 3-15 рабочих дней после получения оплаты.
5Вопрос: Каковы ваши условия оплаты?
О: Мы поддерживаем T/T, PayPal, Western Union.
Для заказа массового производства, это 30% депозит заранее и 70% баланс до отправки.
6Вопрос: У вас есть гарантия на счетчик потока?
О: Да, у нас гарантия 12 месяцев.
